高分辨显微拉曼光谱系统解析与行业设备推荐

2025-09-18 17:20:59 来源：北京卓立汉光仪器有限公司

显微拉曼光谱仪是一种结合了显微成像技术与拉曼光谱技术的高端分析仪器，能够在微米甚至纳米尺度下，同时获取样品的 “空间形貌” 和 “分子结构信息”，实现 “所见即所测” 的精准分析。它既克服了传统拉曼光谱仪无法定位微区的局限，也弥补了普通显微镜仅能观察形貌、无法识别分子成分的不足，是材料科学、生命科学、化学等领域研究微观尺度物质结构与成分的核心工具。

一、核心结构：五大模块协同工作

显微拉曼光谱仪的结构可拆解为五大核心模块，各模块功能环环相扣：

模块名称	核心功能
1. 激光光源	提供单色、高亮度的入射光（常用 532 nm、785 nm、633 nm 激光，避免样品荧光干扰）
2. 显微镜系统	聚焦激光到微区 + 观察样品形貌（含物镜、载物台，部分可实现自动对焦与扫描）
3. 分光系统	将散射光按频率拆分，常用光栅分光，精度决定光谱分辨率
4. 检测系统	接收拆分后的拉曼散射光并转化为电信号，常用 CCD 或 EMCCD 探测器，提升弱信号灵敏度
5. 数据处理系统	将电信号转化为拉曼光谱图（横坐标：拉曼位移，纵坐标：信号强度），并进行分析，如谱峰拟合、成分识别

二、核心优势：为什么需要显微拉曼？

相比传统分析技术，如红外光谱、普通显微镜、X 射线衍射，显微拉曼光谱仪的独特优势使其在微区分析中不可替代：

1. 微区高分辨率：*小分析区域可达 0.5 μm，能分析材料缺陷、细胞亚结构、薄膜层间成分等微观细节。

2. 非破坏性分析：无需样品预处理，如切片、染色，激光对样品损伤极小“无损检测”，尤其适合珍贵样品，如文物、生物活细胞。

3. “形貌 + 成分” 同步获取：既能看到 “哪里有异常”显微镜观察，又能知道 “异常是什么”拉曼光谱分析，避免 “盲测”。

4. 特异性强：拉曼位移是分子的 “指纹”，能精准区分同分异构体，如葡萄糖与果糖、不同晶型，如金刚石与石墨，分辨率远高于普通成分分析。

5. 适用范围广：固体、液体、气体样品均可分析，如金属表面涂层、溶液中的纳米颗粒、细胞内的蛋白质，且可在常温常压下操作。

三、主流厂家与推荐机型

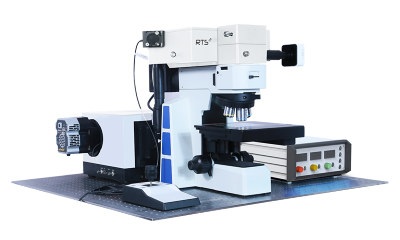

RTS Ultra超高速高分辨显微共聚焦拉曼光谱仪

自1999年成立，卓立汉光始终坚持研发创新、快速反应和优质服务的经营理念，取得了稳步快速的发展，也不断引领者国内商业化显微共聚焦拉曼光谱技术的发展。自2003年卓立的拉曼系统研发成功至今，卓立汉光不仅承接了多项政府研发项目，例如北京科委的仪器研发项目以及国家重点研发计划重大科学仪器设备开发专项，并参与起草的国家标准《拉曼光谱仪通用规范》已于2021年正式实施。
