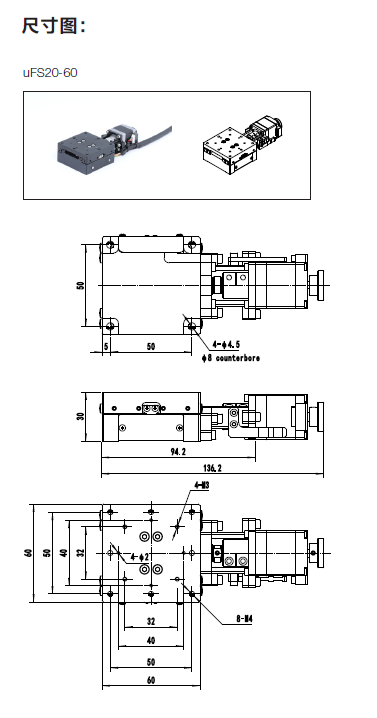

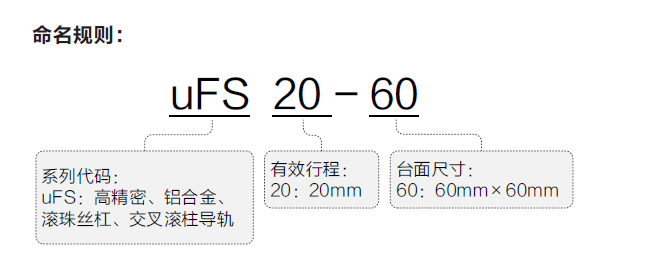

机械规格

行程（mm）

20

台面尺寸（mm）

60×60

传动机构

进口C3滚珠丝杠，Φ6×1

导轨（导向机构）

进口交叉滚柱导轨

主体材料及表面处理

铝合金，黑色阳极氧化处理

自重（Kg）

0.58

联轴器（外径-孔径1-孔径2）（mm）

16-03-05

精度规格

分辨率（整步/半步，μm）

1/0.5

20细分下的分辨率（μm）

0.05

*大速度（mm/s）*

10

单向定位精度（μm）

≤10

重复定位精度（μm）

≤±1

回程间隙（μm）

≤1

静态平行度（mm）

≤0.05

运动直线度（μm）

≤5

运动平行度（μm）

≤5

偏摆（″）

≤20

俯仰（″）

≤20

专用规格

微步能力（μm）**

≤0.2/≤0.5

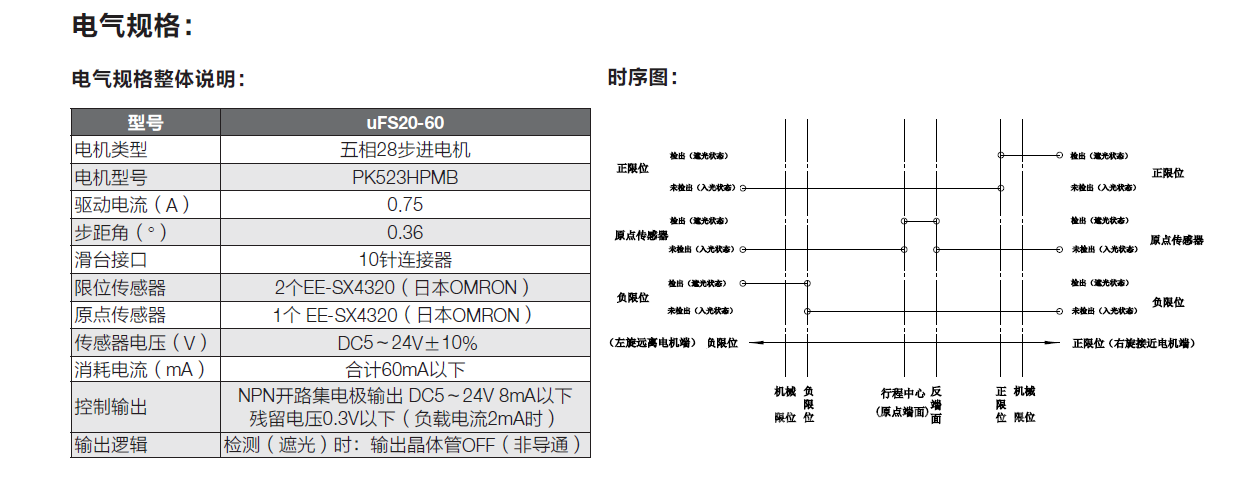

电气规格

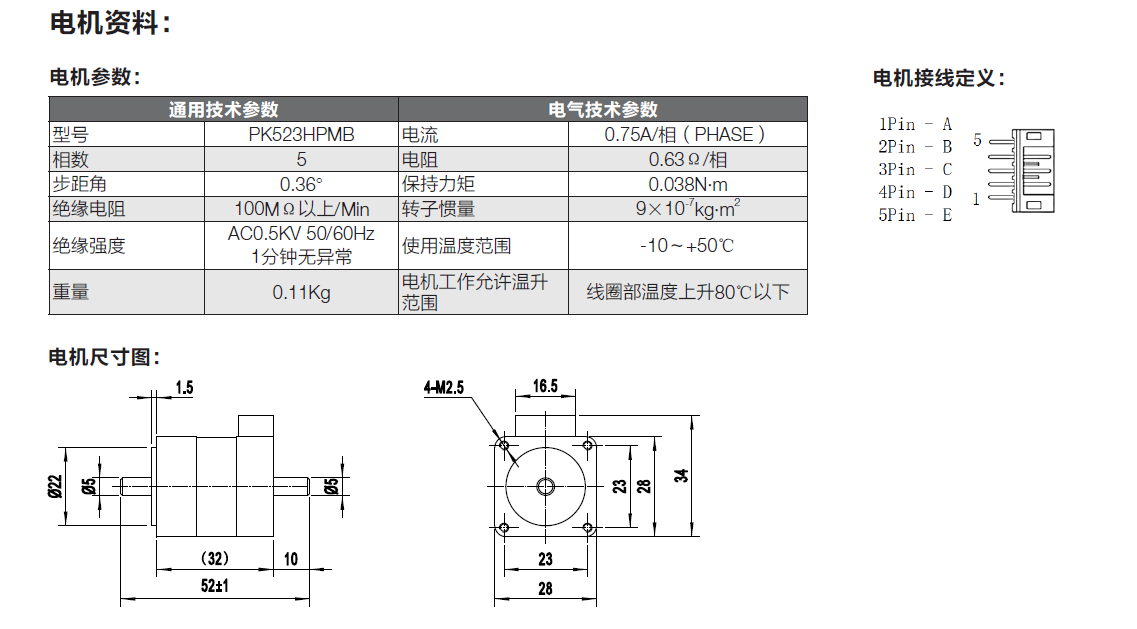

电机及步距角（°）

五相28步进，0.36

电机品牌及型号

东方马达，PK523HPMB

工作电流（A）

0.75

电机保持转矩（mN·m）

38

驱动器品牌及型号（另配）

东方马达，CVD512BR-K

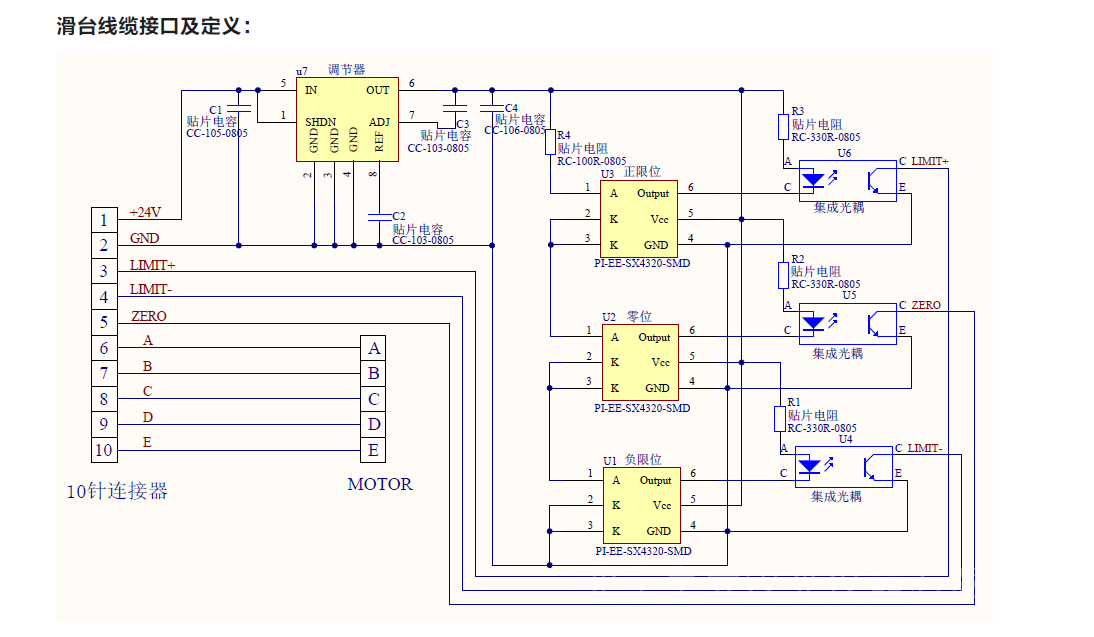

滑台接头

10针连接器

滑台接头线缆类型

运动线缆

滑台接头线缆长度（m）

0.2

限位传感器

2个EE-SX4320（日本OMRON）

原点传感器

1个EE-SX4320（日本OMRON）

传感器电源电压（V）

DC5～24V±10%

控制输出

NPN开路集电极输出 DC5～24V 8mA以下残留电压 0.3V以下（负载电流2mA时）

输出逻辑

检测（遮光）时：输出晶体管OFF（非导通）

负载

水平负载（Kg）

6

竖直负载（Kg）

3

倒置负载（Kg）

3
