    卓立汉光气浮隔振光学平台

    产品型号: NAP系列
    品  牌: 卓立汉光
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 北京通州区
    更新日期: 2022-08-11
    详细信息

    NAP系列是卓立汉光采用三线摆技术、层流阻尼技术所设计的高性能气浮隔振平台,竖直方向和水平方向隔振性能好、振动恢复时间短。

    台面整体为三层夹心式蜂窝结构,台面厚度为100mm,可选择焊接式台面或粘接式带隔离杯台面。其中焊接式台面的平面度为0.02~0.05mm/600mm×600mm,粘接式台面平面度为0.1mm/600mm×600mm。台面上按照25mm×25mm孔距均布M6 螺纹孔,方便安装各类滑台和调整架。


    气浮支架采用三线摆技术与层流阻尼技术,气室为二层结构,采用整体焊接四支撑结构。固有频率:垂直方向<1.5~2.5Hz;水平方向<1~1.5Hz。隔振效率:垂直方向:5Hz时:75~92%,10Hz时:90%~95%;水平方向:5Hz时:88~94%,10Hz时:92%~98%。3个水平调节阀反应灵敏,响应时间短,水平重复精度:±0.5mm。调整高度机构分为两部分:支架下方(每个支撑腿下方)具有高度调整机构,可解决地面不平引起的支架扭曲、变形等现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平,平台自带四角防护板,具有台面气浮高度指示功能,调节更便捷。支架自带脚轮,方便移动和调整。

    NAP系列气浮隔振平台竖直和水平方向隔振效果优异,适用于对隔振要求很高的光学实验,或放置精密仪器。

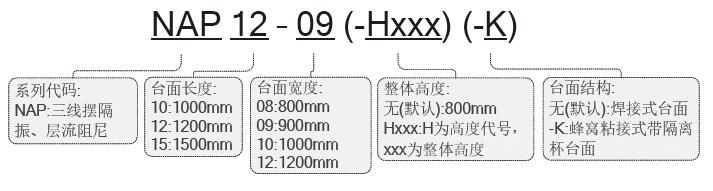

    气浮隔振光学平台NAP系列命名规则:


    特点:

    • 引入对隔振有较好效果的三线摆系统。

    • 采用层流阻尼元件,系统反应更灵敏。

    • 自带四角防护板,具有台面气浮高度指

    示功能,调节更便捷。



    气浮隔振光学平台NAP系列技术指标:

    • 固有频率:垂直方向<1.5~2.5Hz;水平方向<1~1.5Hz

    • 隔振效率:垂直方向:5Hz时:75~92%;10Hz时:90%~95%

    水平方向:5Hz时:88~94%;10Hz时:92%~98%

    • 隔振方式:三线摆隔振系统

    • 阻尼方式:层流阻尼

    • 工作台面:三层夹心式蜂窝结构(可选配蜂窝粘接式带隔离杯台面)

    • 表面平面度:焊接式台面:0.02~0.05mm/600mm×600mm

    粘接式台面:±0.1mm/600mm×600mm

    • 台面厚度:100mm

    • 上台板:4~6mm厚 SUS430(1Cr17) 高导磁不锈钢

    • 下底板:4~6mm厚碳钢,表面喷黑塑处理

    • 安装孔:M6

    • 孔距:25mm×25mm

    • 安装孔距边:37.5mm

    • 台面加支架总高度:800mm

    • 总高度可调范围:-10~+15mm

    • 支架负载:500kg

    • 单个隔振腿负载:125kg

    • *大空气压力:0.6MPa

    • 建议工作空气压力:0.3~0.4MPa

    • 水平重复精度:±0.5mm



    细节说明:

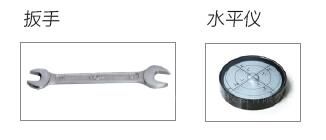

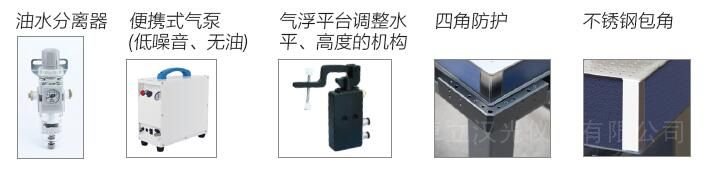

    其它配件





    选型表:(本系列-K型号为设计规格,技术指标以*终发布内容为准)



    产品型号

    整体规格(mm)

    台面厚度(mm)

    台面自重(Kg)

    支撑腿截面积(mm)

    支架负载能力(Kg)

    备注

    NAP10-08

    1000×800×800

    100

    96

    100×100

    500

    4支撑

    NAP12-08

    1200×800×800

    100

    115

    100×100

    500

    4支撑

    NAP12-09

    1200×900×800

    100

    130

    100×100

    500

    4支撑

    NAP12-10

    1200×1000×800

    100

    144

    100×100

    500

    4支撑

    NAP12-12

    1200×1200×800

    100

    173

    100×100

    500

    4支撑

    NAP15-09

    1500×900×800

    100

    162

    100×100

    500

    4支撑

    NAP15-10

    1500×1000×800

    100

    180

    100×100

    500

    4支撑

    NAP15-12

    1500×1200×800

    100

    216

    100×100

    500

    4支撑

    NAP10-08-K

    1000×800×800

    100

    92

    100×100

    500

    4支撑

    NAP12-08-K

    1200×800×800

    100

    111

    100×100

    500

    4支撑

    NAP12-09-K

    1200×900×800

    100

    124

    100×100

    500

    4支撑

    NAP12-10-K

    1200×1000×800

    100

    138

    100×100

    500

    4支撑

    NAP12-12-K

    1200×1200×800

    100

    166

    100×100

    500

    4支撑

    NAP15-09-K

    1500×900×800

    100

    155

    100×100

    500

    4支撑

    NAP15-10-K

    1500×1000×800

    100

    173

    100×100

    500

    4支撑

    NAP15-12-K

    1500×1200×800

    100

    207

    100×100

    500

    4支撑
