可选版本 ⇨

   .HV (默认)

.ULT

.UHV

.ULT.UHV

.HV  版本, 默认产品;

.ULT 版本, He3或稀释低温系统中使⽤

.UHV 版本, 兼容2E-11 mbar

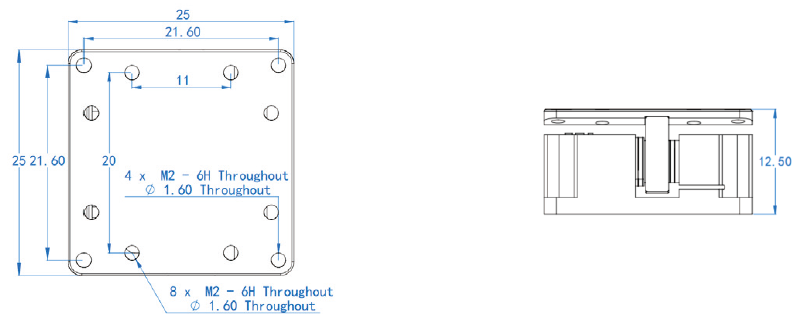

1     尺⼨

25 × 25 mm × 12.5 mm

2    重量

20 g

⼯作环境

3    基础

温度范围: 1.4 ~ 400 K 真空: 2e-7 mbar *⼤磁场: 18 Tesla

4    可选1 - 30 mK

✓

✓

5    可选2 - 2e-11 mbar

✓

✓

材料

6    主体

纯Ti

铍铜

纯Ti

铍铜

7    线缆

磷铜双绞线, 20cm

8    插针材料

Polyster (glass Þber Þlled), BeCu

Peek, BeCu

9    插针数⽬

Drive - 2 pins, Sensor - 3 pins

运动参数

10   ⾏程

~ 6 °

11   *⼤速度 @300 K

~ 1 °/s

12   驱动电压

Max. 200 V

13   *⼤负载

200 g

14   *⼤推⼒

2.2 N

15   摇摆半径

53.5 mm

传感器 (闭环)

16   位置传感器

电阻传感器

17   传感器⾏程

6 °

18   传感器分辨率

0.2 m°
