    Omni-λ300s系列高品质光栅光谱仪/单色仪

    产品型号: Omni-λ300s系列
    品  牌: 卓立汉光
    • ≧1 台
      ¥100000.00
    所 在 地: 北京通州区
    更新日期: 2025-01-15
    详细信息
     品牌:卓立汉光  加工定制:是  型号:Omni-λ300s系列
     波长范围:0~1200 nm 焦距:320 mm 外形尺寸:448 × 416 × 236 (L × W × H) mm
     重量:20000 g 焦距:320 mm 外形尺寸:448 × 416 × 236 (L × W × H) mm

    Omni-λ300s系列-高品质光栅光谱仪/单色仪-卓立汉光

    产品介绍:
           “高效、稳定、轻便”是Omni-λ300s系列“影像谱王”光栅单色仪/光谱仪的一大亮点,Omni-λ300s光谱仪在原有设计的基础上采用全新的光路设计,使光收集效率得到显著提高,其次本产品采用一体化机身和优化的结构设计,进一步提高了光谱仪的稳定性,同时光谱仪对整机进行了轻量化设计,使光谱仪的使用更加便利。


    功能及特点:

    • 全新光路设计,收光效率显著提高,紫外波段效率提高50%左右。
    • 升级一体化机身设计,系统稳定性增强;
    • 轻量化的结构设计,整机减重约20%,使用便利性提高。

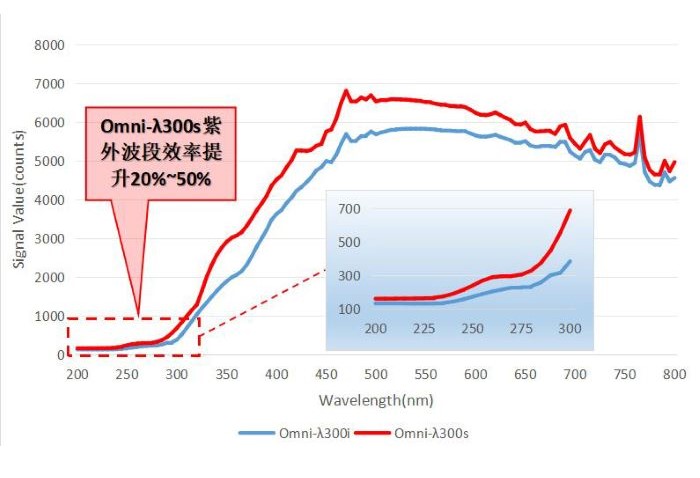

    光谱仪输出相对强度(使用1800g/mm@500nm光栅测试):

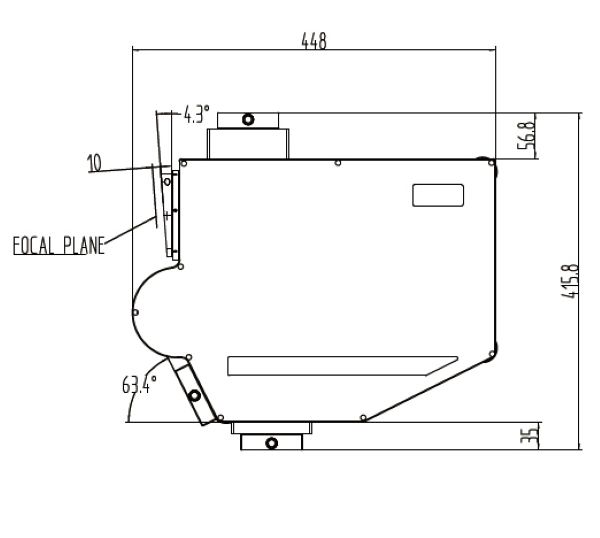

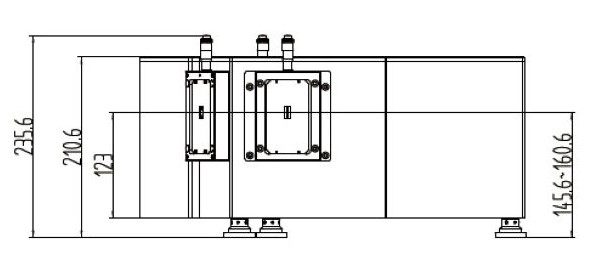

    光谱仪Omni-λ3008s外形尺寸图:


































































    规格参数表(@1200g/mm光栅条件下)

    型号

    Omni-λ300s

    焦距(mm)

    320

    相对孔径

    F/4.2

    扫描范围(nm)

    0~1200

    光谱分辨率(nm)-PMT

    0.08

    波长准确度(nm)

    ±0.2

    波长重复性(nm)

    ±0.025

    *小步距(nm)

    0.005

    焦平面尺寸

    30 (w) × 14 (h)

    光轴高度(mm)

    145.6~160.6

    光栅规格

    68 × 68

    光栅台

    三光栅

    狭缝规格

    缝宽0.01-3mm连续手动可调,可选配自动狭缝;逢高2,4,14可更换

    外形尺寸(mm)、重量(kg)

    448 × 416 × 236 (L × W × H),20kg

    通讯接口

    标配USB2.0,可选RS-232



    规格参数表(@1200g/mm光栅条件下)

    型号

    Omni-λ300s

    焦距(mm)

    320

    相对孔径

    F/4.2

    扫描范围(nm)

    0~1200

    光谱分辨率(nm)-PMT

    0.08

    波长准确度(nm)

    ±0.2

    波长重复性(nm)

    ±0.025

    *小步距(nm)

    0.005

    焦平面尺寸

    30 (w) × 14 (h)

    光轴高度(mm)

    145.6~160.6

    光栅规格

    68 × 68

    光栅台

    三光栅

    狭缝规格

    缝宽0.01-3mm连续手动可调,可选配自动狭缝;逢高2,4,14可更换

    外形尺寸(mm)、重量(kg)

    448 × 416 × 236 (L × W × H),20kg

    通讯接口

    标配USB2.0,可选RS-232



    规格参数表@不同光栅



    光栅(g/mm)

    2400

    1800

    1200

    600

    300

    150

    75

    倒线色散(nm/mm)

    0.91

    1.39

    2.29

    4.87

    9.97

    20.13

    40.43

    机械扫描范围(nm)

    0~600

    0~800

    0~1200

    0~2400

    0~4800

    0~9600

    0~19200

    扫描步距(nm)

    0.0025

    0.0035

    0.005

    0.01

    0.02

    0.04

    0.08

    狭缝光谱分辨率(nm)

    10um

    0.05

    0.07

    0.08

    0.16

    0.32

    0.64

    ───

    100um

    ──

    ──

    0.23

    0.46

    0.92

    1.84

    3.7

    光谱分辨率(nm)-CCD(15um)

    0.069

    0.105

    0.173

    0.368

    0.754

    1.52

    3.05

    CCD单次摄谱范围(nm@30mm CCD)

    27.6

    41.7

    68.7

    146.1

    299.1

    603.9

    1212.9

    波长准确度(nm)

    ±0.1

    ±0.15

    ±0.2

    ±0.4

    ±0.8

    ±1.6

    ±3.2

    波长重复性(nm)

    0.015

    0.02

    0.025

    0.05

    0.1

    0.4

    0.8

    注1:狭缝光谱分辨率,常规光谱仪在中心波长435.83nm,狭缝宽度10um;镀金光谱仪在中心波长632.8nm,狭缝宽度100um;

    注2:CCD单次摄谱范围、倒线色散为中心波长为435.83nm下的典型值,随着中心波长增加,摄谱范围变窄;

    注3:随着中心波长的增大,倒线色散数值减小,随着中心波长减小,倒线色散数值增大;

    注4:直入狭缝无法配置电动狭缝。


    典型型号表:

    型号

    描述

    Omni-λ3004s

    侧入口、CCD双出口

    Omni-λ3005s

    侧入口、狭缝直出口

    Omni-λ3006s

    侧入口、CCD直出口

    Omni-λ3007s

    侧入口、狭缝双出口

    Omni-λ3008s

    侧入口、CCD直出口、狭缝侧出口

    Omni-λ3015s

    侧入口、狭缝直出口、红外镀膜

    Omni-λ3017s

    侧入口、狭缝双出口、红外镀膜

    Omni-λ3024s

    双入口、CCD双出口

    Omni-λ3027s

    双入口、狭缝双出口

    Omni-λ3028s

    双入口、CCD直出口、狭缝侧出口

    Omni-λ3047s

    侧入口、狭缝双出口、紫外镀膜

    Omni-λ3048s

    侧入口、CCD直出口、狭缝侧出口、紫外镀膜

    注1:本型号系列,为手动狭缝(电动狭缝需要额外选择)

    注2:本型号系列,需要额外选配光栅,*多可配置3块光栅;

    注3:本型号系列,不包含滤光片轮、快门,需要额外选择附件
