HiperS-320i成像/多通道光谱仪-新一代全焦面影像校正
详细信息| 询价留言品牌：卓立汉光 加工定制：是 型号：HiperS-320i 波长范围：0～1430 nm 焦距：320 mm 外形尺寸：591 × 460 × 260 (L × W × H) mm 重量：20000 g 通讯接口： 标配USB2.0，可选RS-232 外形尺寸：591 × 460 × 260 (L × W × H) mm HiperS-320i成像/多通道光谱仪
产品介绍：HiperS-320i系列成像/多通道光谱仪作为新一代全焦面影像校正光谱仪，主要采用的技术是全焦面非对称影像校正，通过这种技术可以*大程度的抑制多种光学像差，提升光谱仪的信号强度和分辨率水平，从而获得了理想的成像效果，同时使光谱仪在宽波段范围内全焦面都拥有极小的像差，整个像面上所呈现出来的影像效果都接近完美，通常可应用于空间分辨的实验，实现多通道实时探测，*大地提升光谱测试分析质量。
注：9芯光纤束/100um芯径，成像面高度3.8mm

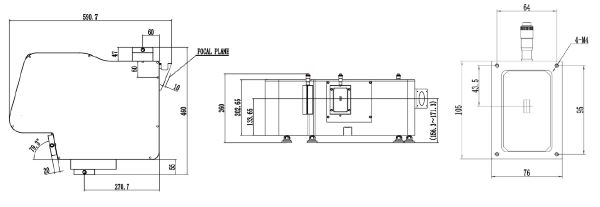

产品外部尺寸图：
功能及特点：- 双入口、双出口的结构配置，自动切换入口/出口，灵活性高；
- 非对称结构的全焦面影像校正技术，光谱仪在宽波段范围内全焦面像差极小，空间分辨率和光谱分辨率效果更优；

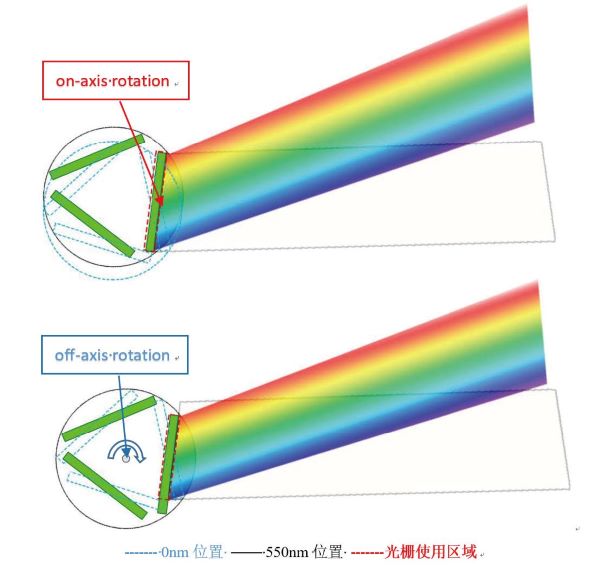

- 全新设计的三光栅在轴旋转塔台方案，光栅在轴旋转光栅利用率提高15%（1200g/mm光栅，波长550nm位置），同时在光谱仪使用范围内，光栅通光效率的一致性提高；
- 内置光谱分辨率增强技术模块，光谱仪分辨率及影像质量更高；
- 智能自动聚焦技术，多光栅切换使用时，使光谱仪处于分辨率*佳、影像*佳状态；

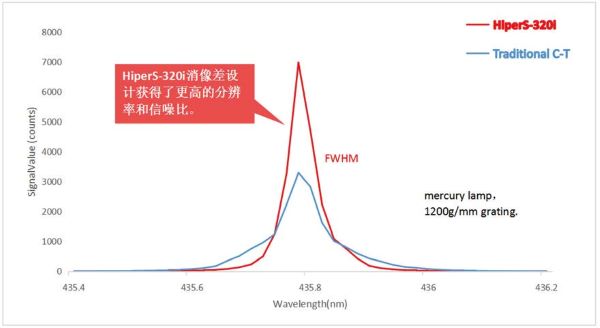

- 通过消像差校正技术，获得更高的分辨率和对称性更好的峰形，提高了光子利用率，也可使波长信息更加**。

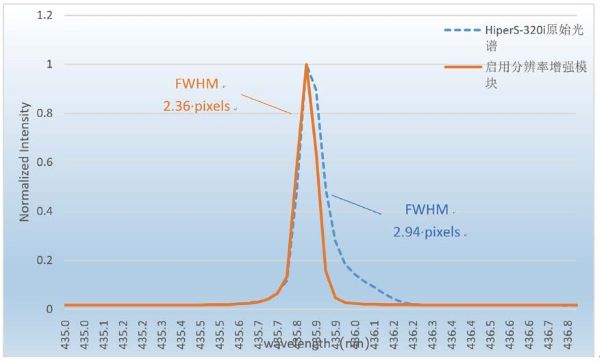

启用分辨率增强模块，分辨率*大可进一步提升约20%

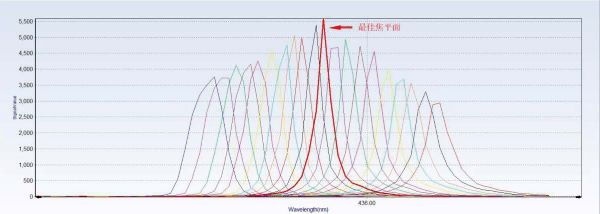

自动调焦获取*佳焦平面
规格参数表(@1200g/mm光栅条件下)
型号
HiperS-320i
焦距(mm)
320
相对孔径
F/4.4
扫描范围(nm)
0～1430
光谱分辨率(nm)-PMT
0.06
光谱分辨率(nm)-CCD(15um)
0.12
倒线色散(nm/mm)
2.29
波长准确度(nm)
±0.2
波长重复性(nm)
±0.025
*小步距(nm)
0.005
杂散光水平
5×10-5
焦平面尺寸
29 (w) × 14 (h)
光轴高度(mm)
156.3~171.3
光栅规格
68 × 68
光栅台
三光栅在轴旋转塔台
狭缝规格
缝宽0.01-3mm连续手动可调，可选配自动狭缝；逢高2,4,14可更换
外形尺寸(mm)、重量（kg）
591 × 460 × 260 (L × W × H)，30kg
通讯接口
标配USB2.0，可选RS-232
规格参数表@不同光栅
光栅(g/mm)
2400
1800
1200
600
300
150
倒线色散(nm/mm)
0.91
1.39
2.29
4.87
9.97
20.13
机械扫描范围(nm)
0~715
0~953
0~1430
0~2860
0~4290
0~11440
扫描步距(nm)
0.0025
0.0035
0.005
0.01
0.02
0.04
狭缝光谱分辨率(nm)
0.03
0.04
0.06
0.12
0.24
0.48
光谱分辨率(nm)-CCD(15um)
0.048
0.073
0.12
0.256
0.523
1.06
CCD单次摄谱范围(nm@30mm CCD)
26.4
40.3
66.4
141.2
289.1
583.8
波长准确度(nm)
±0.1
±0.15
±0.2
±0.4
±0.8
±1.6
波长重复性(nm)
0.015
0.02
0.025
0.05
0.1
0.4
注1：狭缝光谱分辨率，常规光谱仪在中心波长435.83nm，狭缝宽度10um；
注2：CCD单次摄谱范围、倒线色散为中心波长为435.83nm下的典型值，随着中心波长增加，摄谱范围变窄；
注3：随着中心波长的增大，倒线色散数值减小，随着中心波长减小，倒线色散数值增大；
注4：直入狭缝无法配置电动狭缝。
典型型号表
型号
描述
HiperS-3204i
侧入口、CCD双出口
HiperS-3205i
侧入口、狭缝直出口
HiperS-3206i
侧入口、CCD直出口
HiperS-3207i
侧入口、狭缝双出口
HiperS-3208i
侧入口、CCD直出口、狭缝侧出口
HiperS-3224i
双入口、CCD双出口
HiperS-3227i
双入口、狭缝双出口
HiperS-3228i
双入口、CCD直出口、狭缝侧出口
HiperS-3247i
侧入口、狭缝双出口、紫外镀膜
HiperS-3248i
侧入口、CCD直出口、狭缝侧出口、紫外镀膜
注1：本型号系列，为手动狭缝（电动狭缝需要额外选择）
注2：本型号系列，需要额外选配光栅，*多可配置3块光栅；
注3：本型号系列，不包含滤光片轮、快门，需要额外选择附件
-
-
