    可调单色光源附件FLG系列

    产品型号: FLG系列
    品  牌: zolix
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 北京通州区
    更新日期: 2025-01-15
    详细信息
     型号:FLG系列  品牌:zolix  加工定制:是
    产品概述

    可调单色光源附件

    TLS 系列可调单色光源可以搭配配置各种光源附件,根据不同应用需求,将可调单色光源输出按照各种形式进行转换,可以进行光纤输出、积分球输出,空间光输出等。

    光纤附件

    BFC系列光纤适配器

    BFC 系列光纤连接器主要在将FLG 系列光纤束与卓立汉光的“谱王”、“影像谱王”系列光谱仪等产品连接时使用,尽可能充分考虑到耦合效率和使用的方便性, 有多款可供选择,同时我们也可以根据客户的特别需求进行定制。

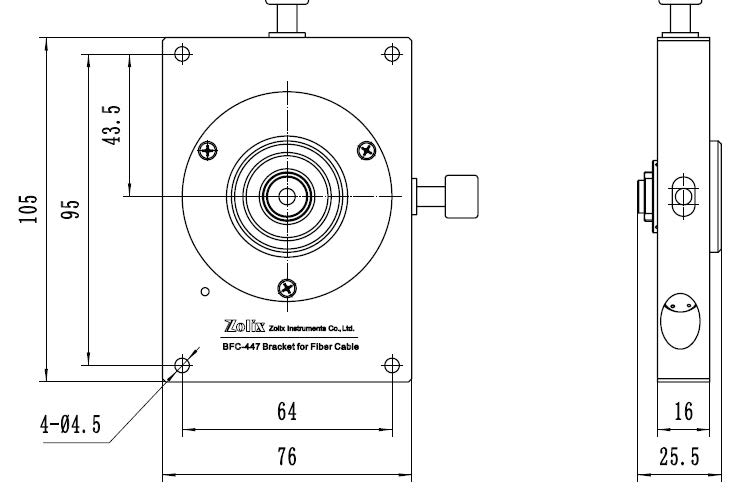

    BFC-447 谱仪-光纤连接器

    适用于接口为Ø0mm圆柱孔型、Ø3mm圆柱孔型、SMA905 接口型的光纤或光纤束,可对光纤或光纤束进行平面XY 的二维调整,并可调整光纤至光谱仪狭缝的距离

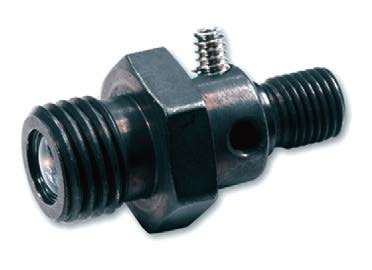

    光纤准直镜:74-UV

    镜片材料

    紫外熔融石英

    光纤接口

    SMA905

    镜片口径

    5mm

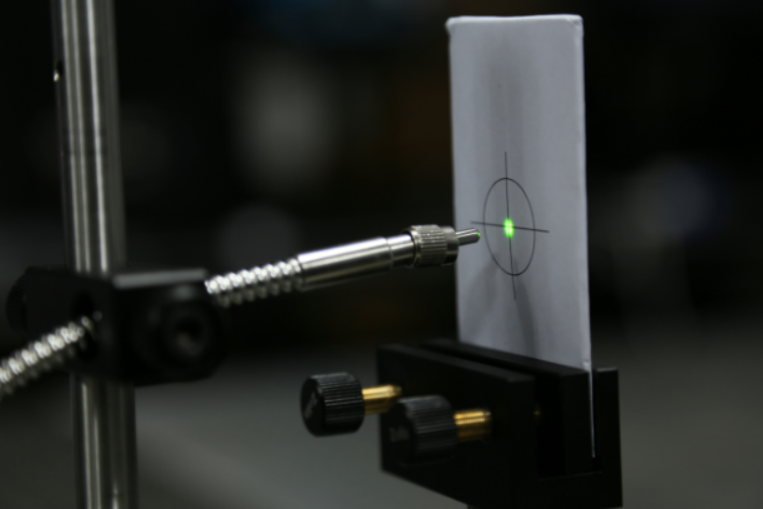

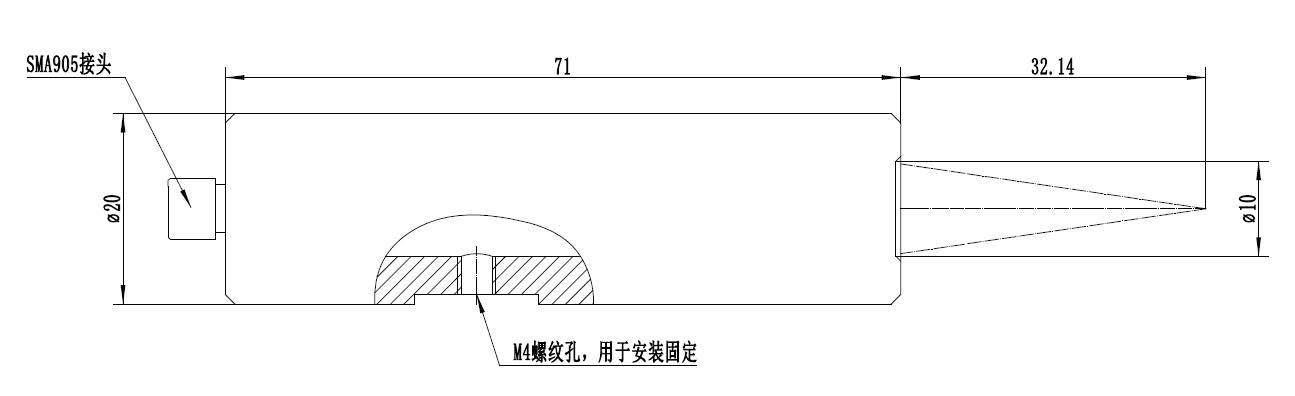

    光纤汇聚组件:FLG-SMA905-F35

    镜片材料

    紫外熔融石英

    光纤接口

    SMA905

    焦点光斑尺寸

    小于1mm@1mm

    芯径石英光纤

    光纤束

    型号

    使用波长范围(nm)

    纤丝直径(μm)

    纤丝根数

    材料

    NA

    发散全角

    A端

    B端

    FLG-401-x

    200-1100

    200

    19

    进口石英

    0.22

    25°

    Ø3mm圆柱

    SMA905

    FLG-402-x

    400-2400

    200

    19

    进口石英

    0.22

    25°

    Ø3mm圆柱

    SMA905

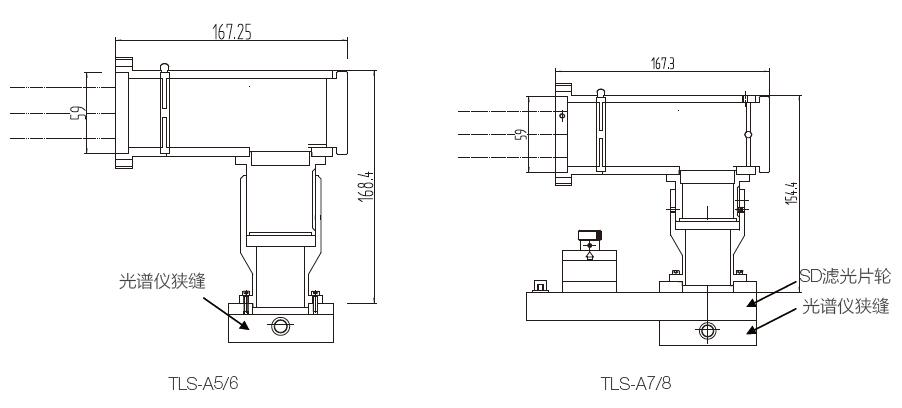

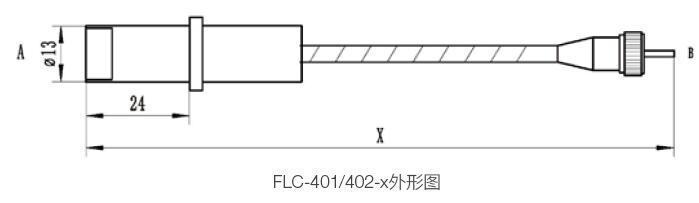

    光纤束光纤外形图如下:

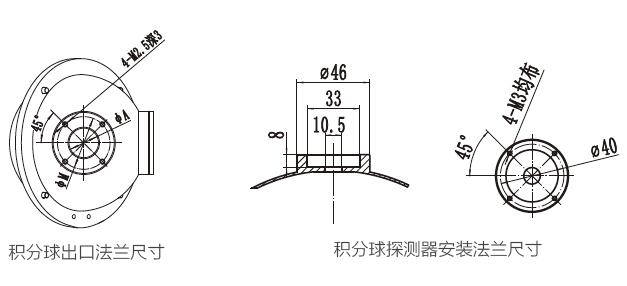

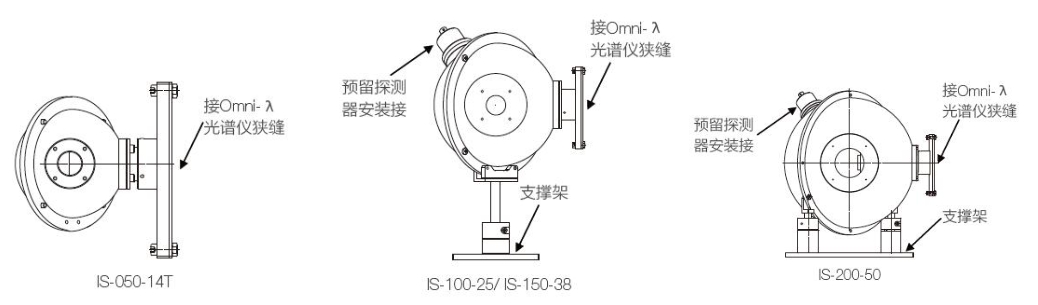

    均匀光附件-积分球

    提供各种规格的积分球,具有高反射率、高均匀性特点,可以满足不同的应用需求。注,积分球输出光均匀性,是在TLS3-X150A 可调单色光源下, 波长555nm 条件下测试。以下型号为常规积分球,镀金积分球为增加后缀(-IR)型号。

    型号

    积分球内径

    (mm)

    出光孔径A

    (mm)

    安装孔位M

    (mm)

    光路中心高

    (mm)

    均匀度

    IS-050-14T

    50

    14

    25

    ——

    >98%

    IS-100-25

    100

    25

    50

    145-200

    >98%

    IS-150-38

    150

    38

    65

    155-200

    >98%

    IS-200-50

    200

    50

    80

    159-210

    >98%

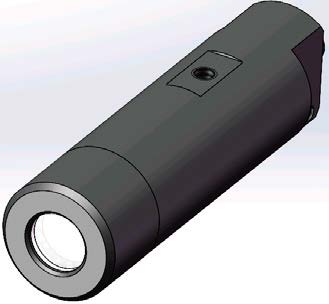

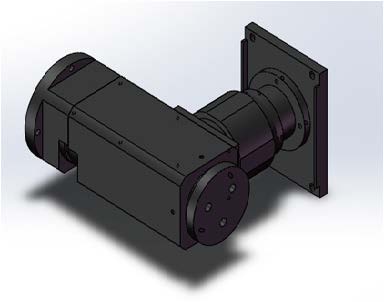

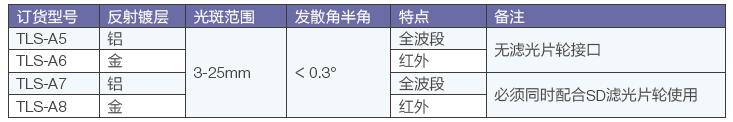

    空间光输出附件

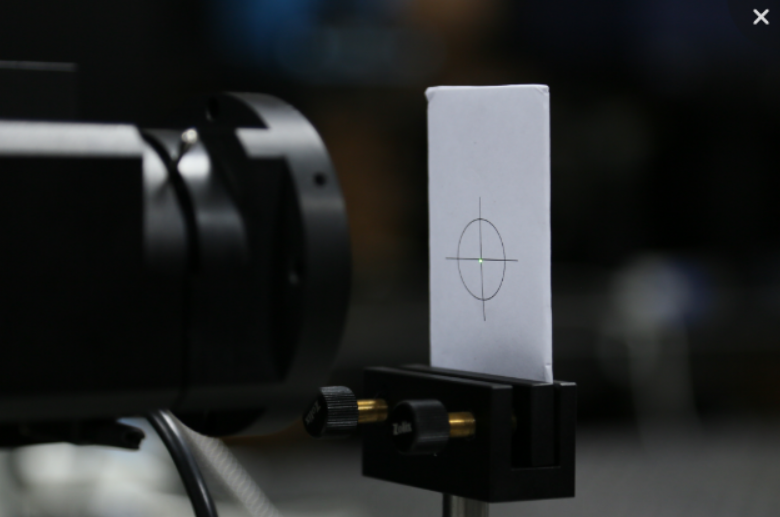

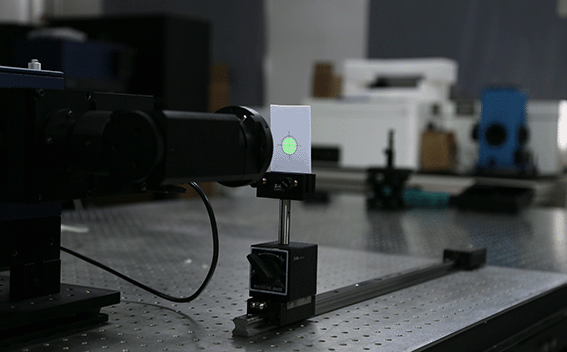

    通过采用离轴抛物镜,可以输出高准直度的准直光。

    备注:建议与光谱仪的圆孔狭缝配合使用

    典型可调单色光源输出模式:

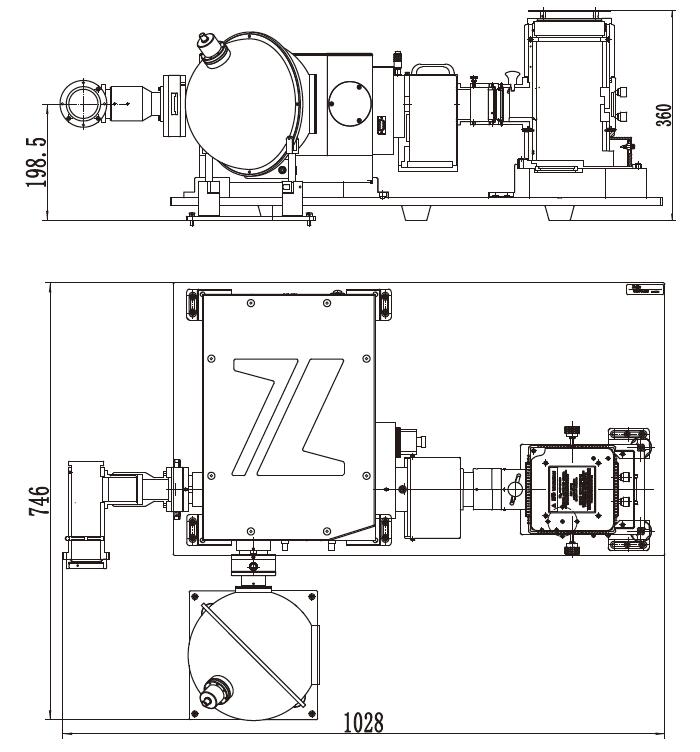

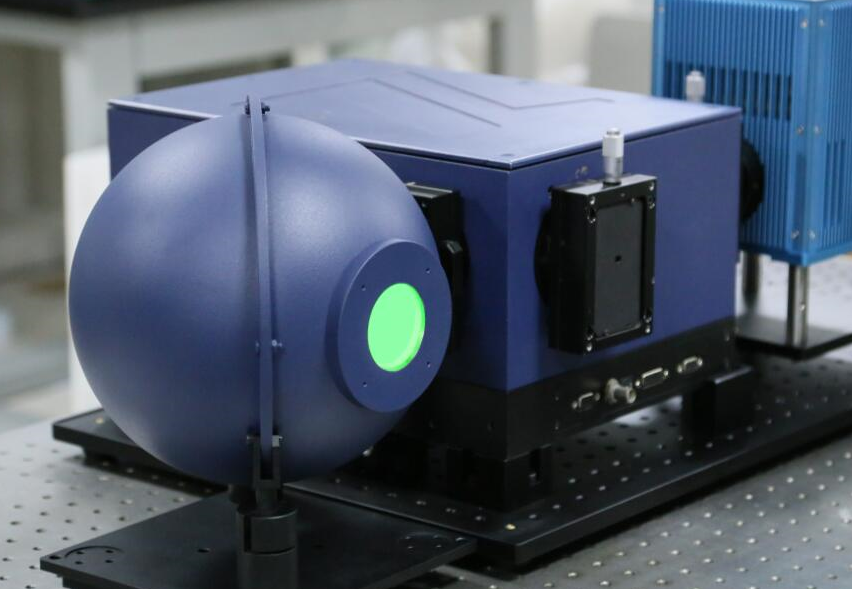

    TLS2-X150A-040(TLS2-X150A配置200内径积分球输出)

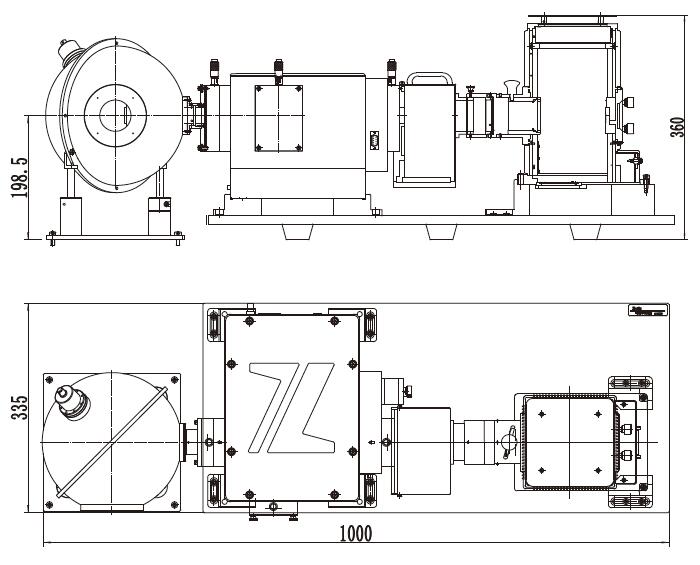

    TLS3-X150A-140(TLS3-X150A配置200积分球和准直光输出)
