    zolix晶圆少子寿命测试SPM900

    产品型号: SPM900
    品  牌: zolix
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 北京通州区
    更新日期: 2025-03-26
    详细信息
     品牌:zolix  型号:SPM900  加工定制:是
    半导体晶圆缺陷与少子寿命测试系统-SPM900
    产品概述
    PL测试是一种无损的测试方法,可以快速、便捷地表征半导体材料的缺陷、杂质以及材料的发光性能。其主要功能包括:1)组分测定;对三元或四元系合金,如InGaN等,通过PL 峰位确定半导体材料的禁带宽度,进而确定材料组分X;2)杂质识别;通过光谱中的特征谱线位置,可以识别材料中的杂质元素;3)杂质浓度测定;4)半导体材料的少数载流子寿命测量;5)位错等缺陷的相关作用研究。

    基本原理:

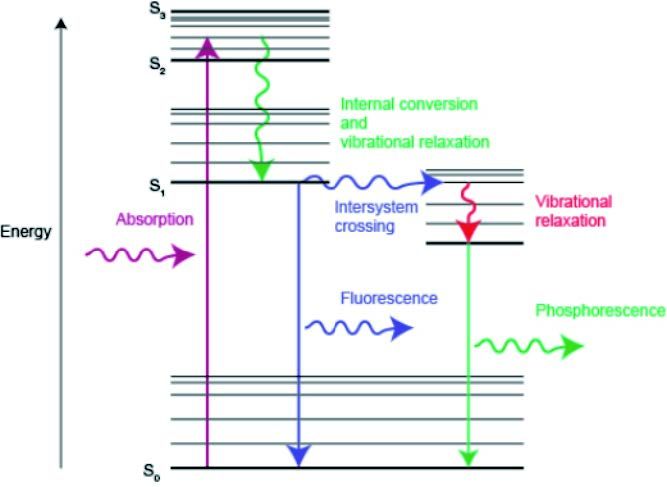

    光致发光大致经过光吸收、能量传递及光发射三个主要阶段,光的吸收及发射都发生于能级之间的跃迁,都经过激发态。而能量传递则是由于激发态的运动。光吸收:样品受到紫外或可见光的照射,导致材料中的电子跃迁到高能态,在价带留下空穴,电子和空穴各自在导带和价带中占据*低激发态,即导带底和价带顶,成为准平衡态,也是一种暂态,不稳定状态,能量传递:准平衡态下的电子和空穴复合发光,产生特定波长的光子,激发的电子在一段时间后返回到低能态。光发射:在电子返回低能态的过程中,释放出能量,以光子的形式发射出来。电子跃迁到不同的低能级,就会发出不同的光子,但是发出的光子能量肯定不会比吸收的能量大。这发射的光子具有不同的波长,可用于研究材料的性质。通过探测光的强度或能量分布得到曲线,形成光致发光谱(PHOTOLU-MINESCENCE SPECTROSCOPY,简称PL谱)。

    半导体晶圆缺陷与少子寿命测试系统-SPM900主要应用与功能
    组分测定
    通过测量光致发光峰位来确定半导体材料的禁带宽度,从而推断材料的组成。例如,MAPBIBR:-X 的带隙随X值而变化,因为发光的峰值波长取决于禁带宽度且禁带宽度和X值有关,因此通过发光峰峰值波长可以测定组分百分比X值。
    杂质识别
    通过测量材料的光致发光光谱,标定特征谱线的位置,可以识别材料中的杂质元素,以及对杂质浓度进行测定。
    位错缺陷研究
    光致发光可以提供有关材料的结构、成分及环境原子排列的信息,是一种非破坏性的、灵敏度高的分析方法。光致发光光谱可以用来研究晶体缺陷,例如离子空位和取代,这对于钙钛矿这样的材料尤其重要。过多的缺陷会导致电子与空穴进行非辐射复合并以热能的形式耗散,降低材料的光致发光性能以及光伏性能。

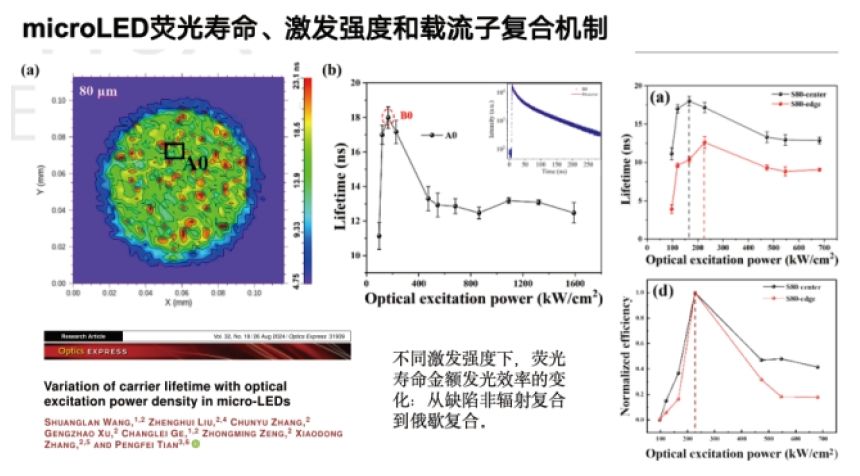

    载流子寿命研究
    可以通过强度相关的光致发光寿命测量,确定载流子扩散的影响以及其对总体寿命的影响。

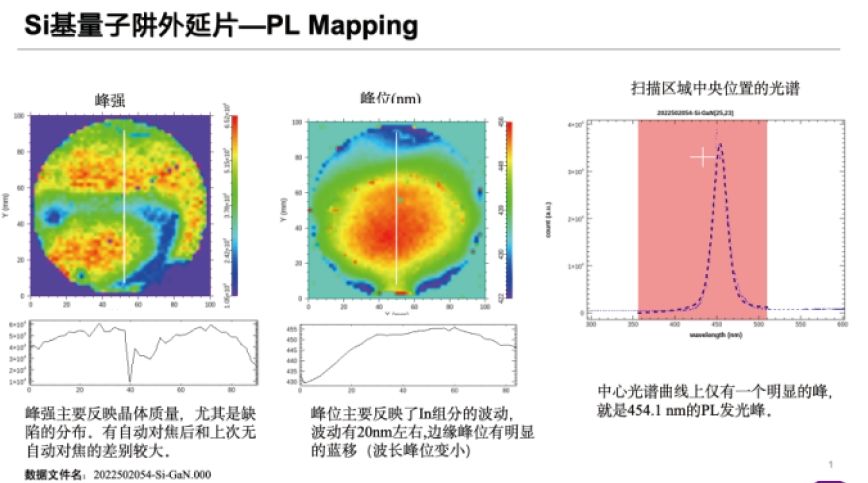

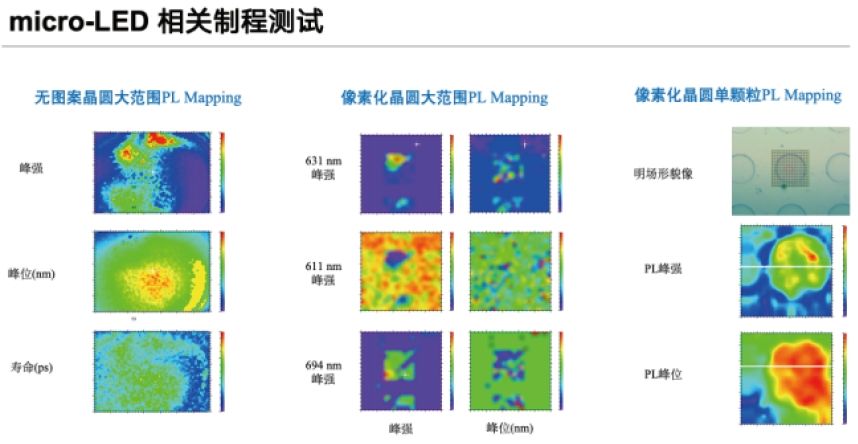

    实测数据
    晶圆级半导体光致发光谱测试系统(稳态 / 时间分辨)
    Wafer-scale Semiconductor Photoluminescence (PL)
    Mapping System (Steady-state / Time-resolved)

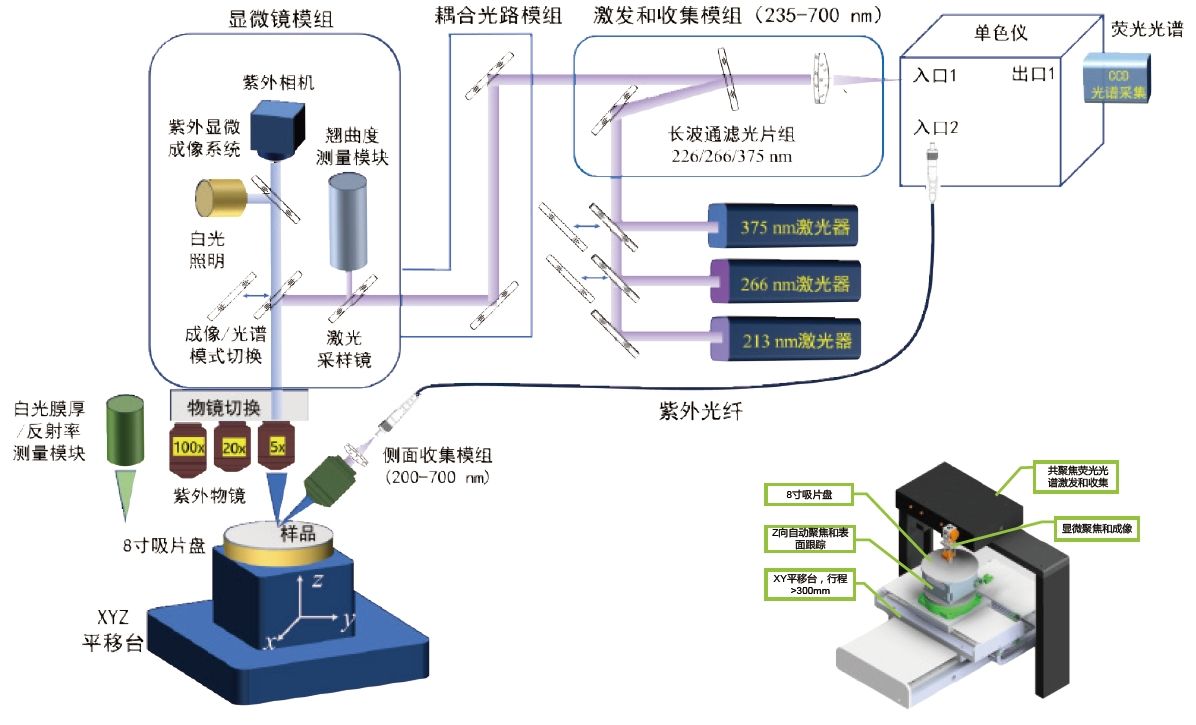

    针对光电半导体晶圆的发光特性检测需求,以共聚焦方式在晶圆表面逐点采集光致发光光谱并成像。
    · 整晶圆上的荧光强度、波长、寿命等发光参数的一致性评估
    · 杂质、缺陷、组分等对复合机制的影响

    产品特性和核心技术:
    · 激光自动聚焦
    · 自主研制的激光辅助离焦量传感器:
    可在光致发光谱测量的同时工作,能够在全晶圆的范围内扫描时实现实时地自动聚焦和表面跟踪。
    · 提供紫外到可见多个不同波长的激光激发,可按用户需求选配。
    · 可选配正方向和侧方向双路荧光接收光路。
    · 应对AlGaN等深紫外半导体选择定则造成的侧面出光情形。
    · 全自动操作。
    · 提自动化的控制软件和数据处理软件,全软件操作。

    性能参数:



    荧光激发和收集模块
    激发波长
    213/266/375/405 nm
    自动对焦
    在全扫描范围自动聚焦和实时表面跟踪。
    对焦精度<0.2 um。
    显微镜
    可见光物镜,100 × / 50 × / 20 ×, 用于405 nm激发光。
    近紫外物镜,100 × / 20 ×,用于375 nm激发光。
    紫外物镜,5 ×,用于213 nm / 266 nm的紫外激发光。
    样品移动和扫描平台
    平移台
    扫描范围大于300 × 300 mm²。
    *小分辨率1 m。
    样品台
    8吋吸气台(12吋可定制)
    可兼容2、4、6、8吋晶圆片
    光谱仪和探测器
    光谱仪
    焦长320 mm单色仪,可接面阵探测器。
    光谱分辨率:优于0.2 nm @ 1200 g/mm

    荧光寿命测试模块
    荧光寿命测试精度 8 ps,测试范围50 ps ~ 1 ms
    软件
    控制软件
    可选择区域或指*点位自动进行逐点光谱采集
    Mapping数据分析软件
    可对光谱峰位、峰高、半高宽等进行拟合。
    可计算荧光寿命、薄膜厚度、翘曲度等。
    将拟合结果以二维图像方式显示。
    · 上述表格中的激光波长、物镜和单色仪等部件可以根据客户需求调整。

    应用案例:

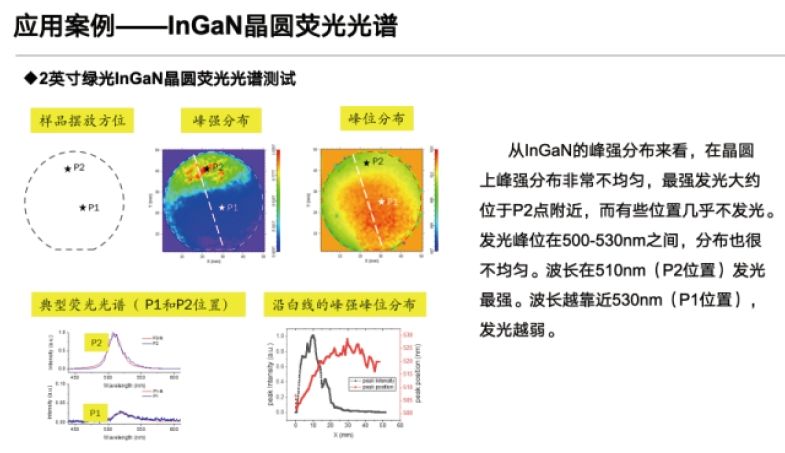

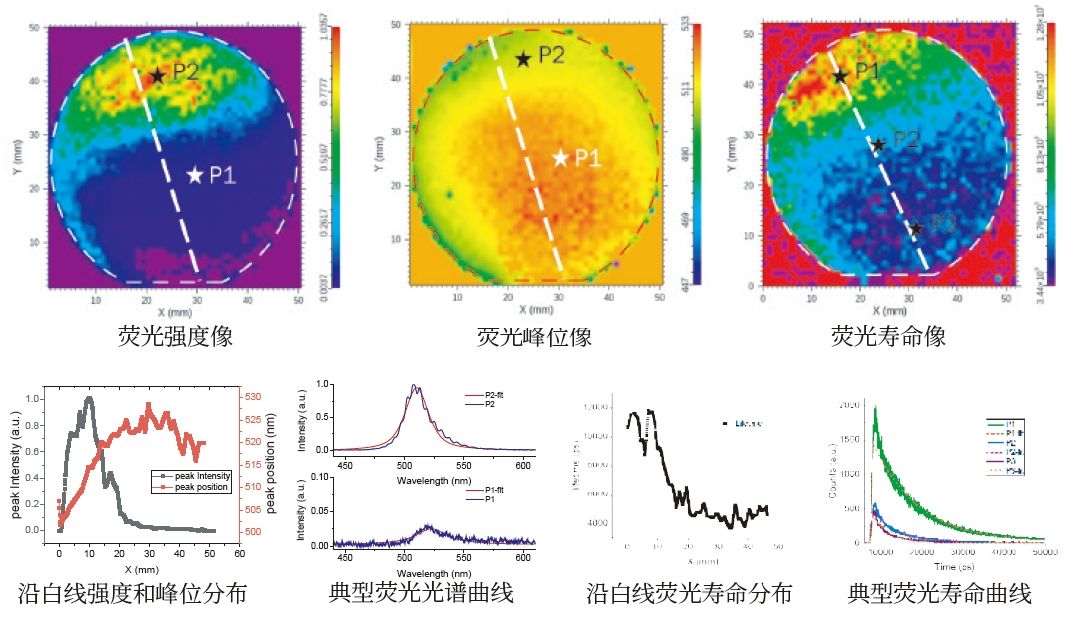

    2英寸绿光InGaN晶圆扫描

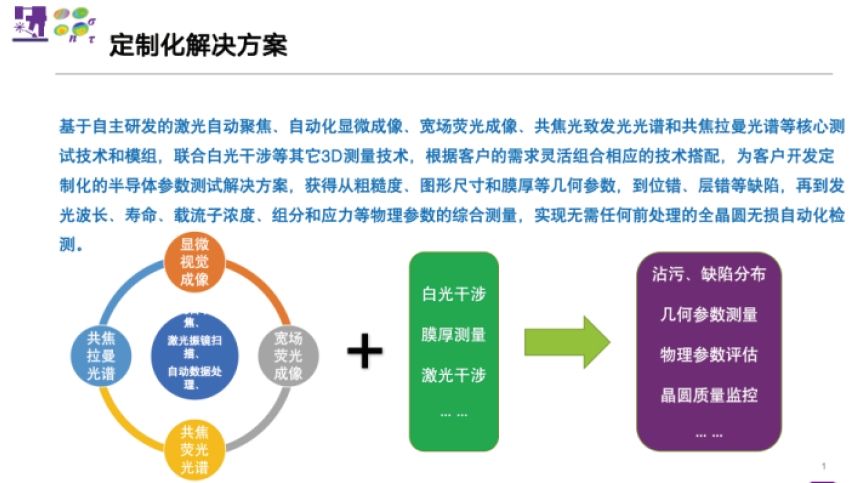

    智能化软件平台和模块化设计
    · 统一的软件平台和模块化设计
    · 良好的适配不同的硬件设备:平移台、显微成像装置、光谱采集设备、自动聚焦装置等
    · 成熟的功能化模块:晶圆定位、光谱采集、扫描成像Mapping、3D层析,Raman Mapping,FLIM,PL Mapping,光电流Mapping等。
    · 智能化的数据处理模组:与数据拟合、机器学习、人工智能等结合的在线或离线数据处理模组,将光谱解析为成分、元素的分布等,为客户提供直观的结果。可根据客户需求定制光谱数据解析的流程和模组
    · 可根据客户需求进行定制化的界面设计和定制化的RECIPE流程设计,实现复杂的采集和数据处理功能。

    显微光谱成像控制软件界面

    强大的光谱图像数据处理软件VISUALSPECTRA
    显示:针对光谱Mapping数据的处理,一次性操作,可对整个图像数据中的每一条光谱按照设定进行批处理,获得对应的谱峰、寿命、成分等信息,并以伪彩色或3D图进行显示。

    显微光谱成像控制软件界面

    3D显示

    基础处理功能:去本底、曲线平滑、去杂线、去除接谱台阶、光谱单位转化

    进阶功能:光谱归一化、选区获取积分、*大、*小、*大/*小值位置等

    谱峰拟合:采用多种峰形(高斯、洛伦兹、高斯洛伦兹等)对光谱进行多峰拟合,获取峰强、峰宽、峰位、背景等信息。

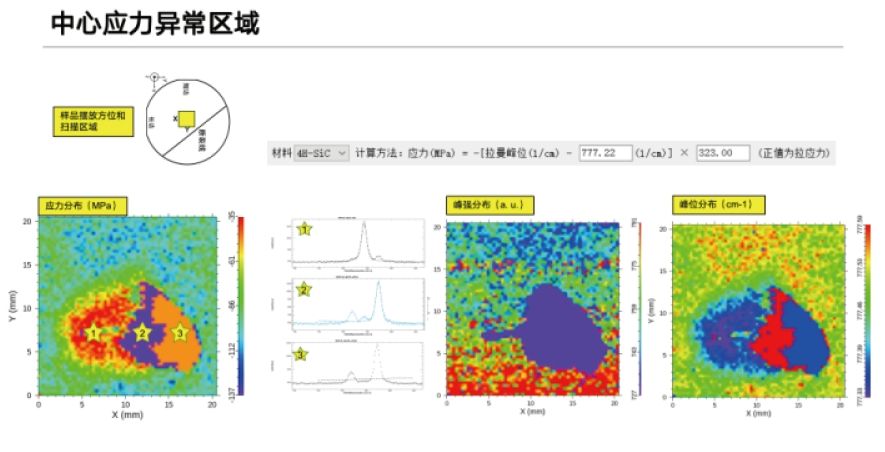

    **功能:应力拟合:针对Si、GaN、SiC等多种材料,从拉曼光谱中解析材料的应力变化,直接获得应力定量数值,并可根据校正数据进行校正。

    **功能:应力拟合:针对S1、GAN、SIC等多种材料,从拉曼光谱中解析材料的应力变化,直接获得应力定量数值,并可根据校正数据进行校正。

    载流子浓度拟合

    晶化率拟合

    荧光寿命拟合
    自主开发的一套时间相关单光子计数(TCSPC)荧光寿命的拟合算法,主要特色
    1.从上升沿拟合光谱响应函数(IRF),无需实验获取。
    2.区别于简单的指数拟合,通过光谱响应函数卷积算法获得每个组分的荧光寿命,光子数比例,计算评价函数和残差,可扣除积分和响应系统时间不确定度的影响,获得更加稳定可靠的寿命数值。
    3.*多包含4个时间组分进行拟合。

    荧光寿命拟合

    主成分分析和聚类分析

    每个主成分的谱显示

    主成分的分布图

    主成分聚类处理和分析
