ZVI-ST系列钢弹簧主动隔振平台zolix
详细信息| 询价留言品牌：zolix 型号：ZVI-ST系列 加工定制：是 ZVI-ST系列钢弹簧主动隔振平台
特点-
刚弹簧支撑，无需气源
-
6自由度主动隔振
-
主动隔振带宽低至1Hz起
-
标品负载支持11000-1900KG
-
水平向电机峰值推力高达1280N
-
总体规格（长、宽、高）多种规格可选
-
核心控制系统全部自研
-
核心部件国产化
技术指标
-
主动隔振带宽：1-150Hz
-
台面稳定性：≤±10um
-
传递率：≤-3dB@2Hz，≤-12dB@5Hz，≤-25dB@10Hz
-
水平向电机峰值推力高达270N
-
系统支持*大功率400W
-
台面平面度：NTBP：0.02-0.05mm/600mm ×600mm
NTBK：0.1mm/600mm×600mm大理石台面：0级、1级、2级、3级可选（GB/T20428-2006）
-
台面厚度：100/200/300mm
-
孔径：可定制孔径
-
孔距：可定制孔距或特殊位置打孔
-
标品单腿*大承载能力：500Kg

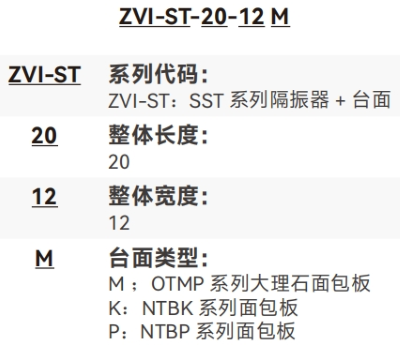

ZVI-ST系列钢弹簧主动隔振平台命名规则
选型表：（M、K、P参考具体台面信息）
产品型号
整体规格（L*W：mm）
台面上负载要求（kg）
台面厚度（mm）
隔振器规格
(L*W*H:mm)
单腿重量
ZVI-ST-15-10M
1500×1000
100-500
200
250×190×200
20kg
ZVI-ST-15-12M
1500×1200
100-600
200
250×190×200
20Kg
ZVI-ST-20-12P
2000×1200
600-1200
200
250×190×200
20Kg
ZVI-ST-20-12M
2000×1200
100-700
200
250×190×200
20Kg
ZVI-ST-24-12P
2400×1200
500-1300
200
250×190×200
20Kg
ZVI-ST-30-12P
3000×1200
400-1400
300
250×190×200
20Kg

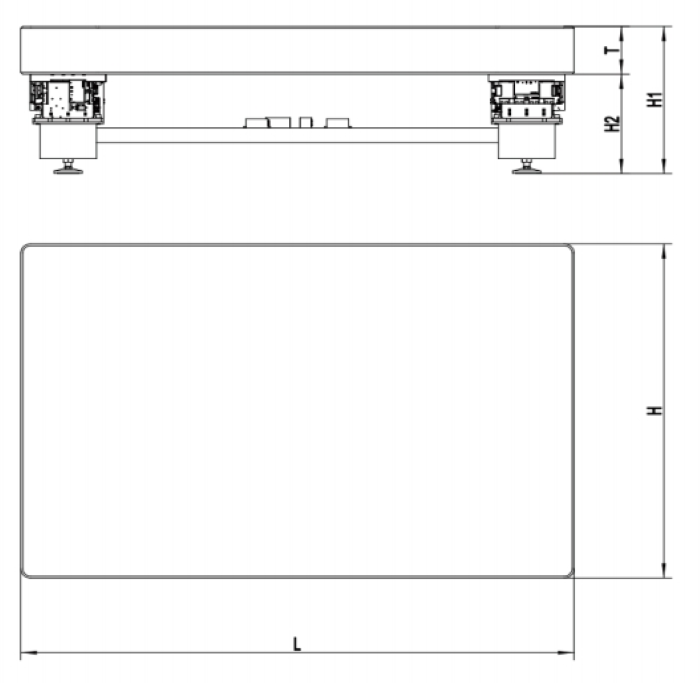

尺寸图：
型号
尺寸（ mm）
L
W
T
H1
H2
ZVI-ST-15-10M
1500
1000
200
800
600
ZVI-ST-15-12M
1500
1200
200
800
600
ZVI-ST-20-12P
2000
1200
200
800
600
ZVI-ST-20-12M
2000
1200
200
800
600
ZVI-ST-24-12P
2400
1200
200
800
600
ZVI-ST-30-12P
3000
1200
300
900
600
-
-
-
