低温低振光学测试平台+ColdTable

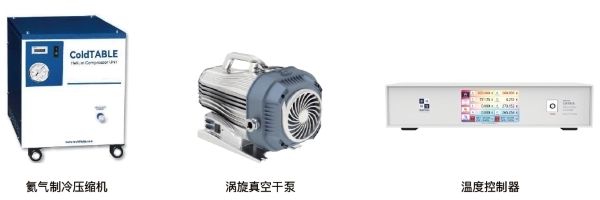

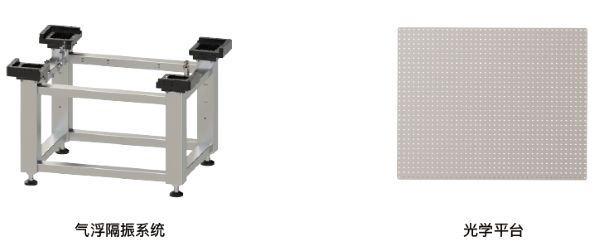

系统构成
基础配置包含了ColdTABLE正常运⾏所需的必要配件，⽀持⼀键启动，⽆需额外购置。

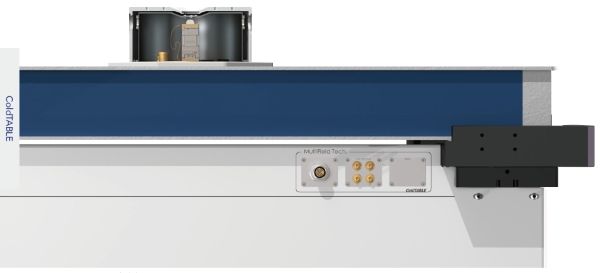

ColdTABLE系统总览

关键指标

1.   振动情况

- < 5 nm P-P  振动水平（3个方向）@系统*低温*

- 气浮平台可隔离压缩机及环境中的振动噪音

2.  降温性能

- < 2.8 K 系统*低温

- 180 分钟，系统300 K降至 4 K

- 温度范围：2.8 K - 320 K

- 无需液氦消耗

3.  低温物镜&压电运动模组 (选件)

- 低温物镜：  N.A. 0.90, 0.60 & 0.36 , 详见4.1

- 完整的压电运动解决方案, 详见4.2

4.  尺寸信息 & 光学接口

- ∅100 mm 4K冷盘区域

- 侧面8个光学窗口 + 顶部1个光学窗口

ColdTABLE 系统部件

➡ ColdTABLE

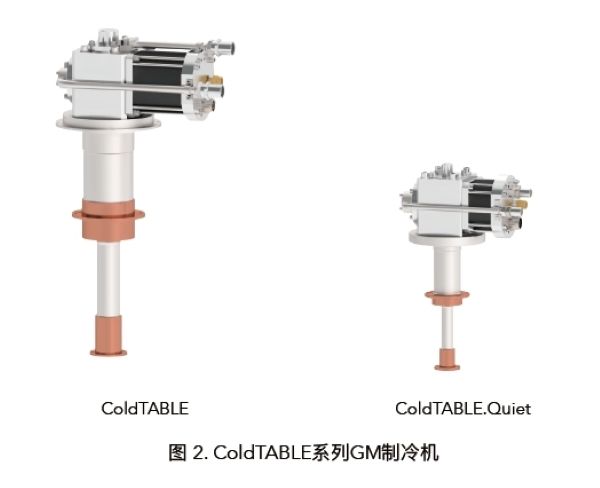

对于一般的低温和低振动应用场景， ColdTABLE采用大功率GM制冷机，在确保系统的低振动前 提下，为用户提供更为出色的低温性能和制冷效率。

1.   振动水平

-   < 24 nm P-P  振动水平（3个方向）@系统*低温

- 气浮平台可隔离压缩机及环境中的振动噪音

2.  制冷性能

-   < 2.8 K 系统*低温

- 制冷功率 220 mW @ 4.2 K

- 3小时降温时间, 从 300 K 到 4 K

- 温度范围2.8 K - 320 K

- 水冷压缩机

➡ ColdTABLE.Quiet

对于振动环境要求极为严苛的应用场景，我们为用户提供了新的选择——ColdTABLE.Quiet。

1.   振动水平

- < 5 nm P-P  振动水平（3个方向）@系统*低温

- 压缩空气气浮隔振系统

2.  制冷性能

- < 3.8 K 系统*低温

- 制冷功率 40 mW @ 4.2 K

- 270分钟降温时间, 从 300 K 到 4 K

- 温度范围3.8 K - 320 K

- 风冷压缩机

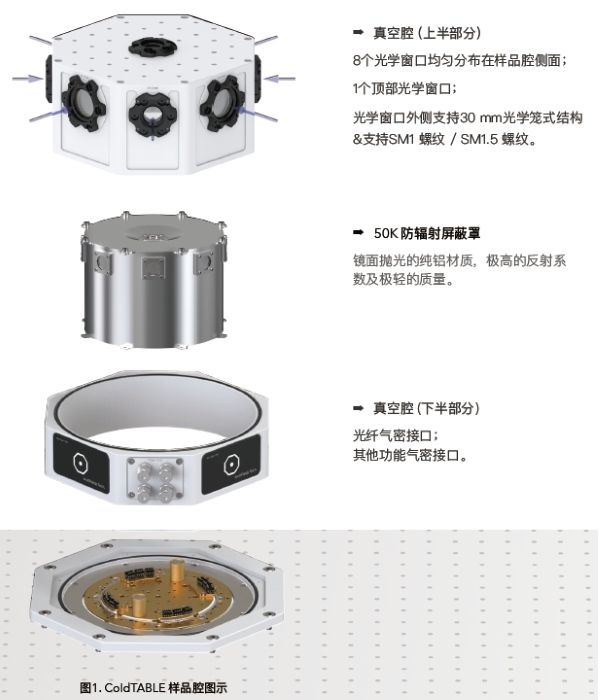

样品腔 — 简介
样品腔作为低温光学实验开展的地⽅，⽤户的产品体验直接依赖于使⽤该设备时与样品腔的交互。 样品腔：探索新现象&新科学的地⽅。

➡标准光学接⼝布局

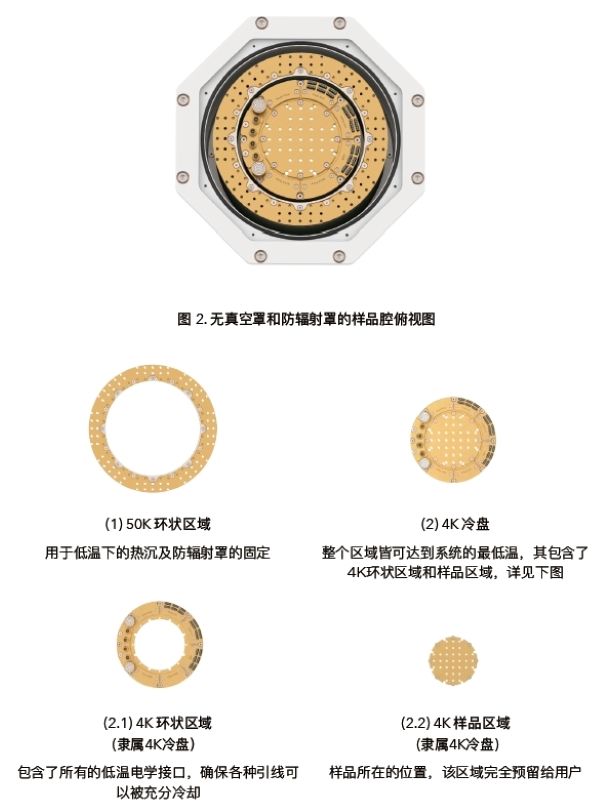

➡样品腔温度分布区域划分

选件1 — 低温物镜, “ Huygens” 系列, 技术指标

多种可⻓期在低温下稳定⼯作的物镜供⽤户选择。MultiFields多场科技

*df,chromatic  focal  shift,△=n*λef/(2*N.A.^2)

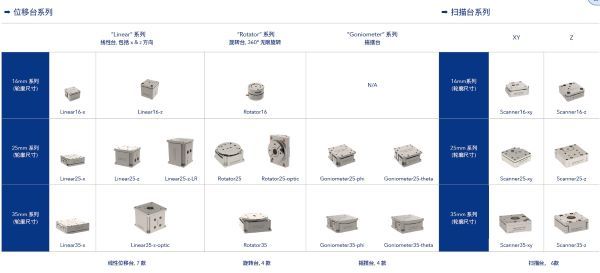

选件 2 — 压电运动模块, 产品系列

多场科技可提供完整的低温压电运动解决方案，涵盖所有运动模块，如具有长行程范围的线性、旋转和倾斜的位移台，以及满足高分辨率和小范围动态运动需求的扫描台。 压电运动模块是多场科技的—个独立产品线，更多详细信息见压电运动产品手册。

选件 3  — 样品安装

ColdTABLE为不同研究领域的用户提供了与直流、射频和同轴信号兼容的多种型号样品托

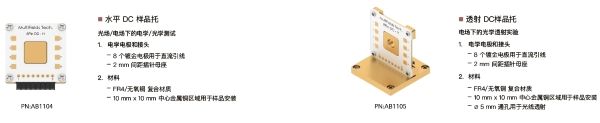

➡ DC

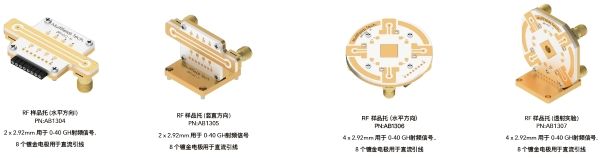

➡ RF & DC

​

➡ 定制方案

提供定制化的方案来满足用户特殊的实验需求。

定制化方案 — 50 K热辐射屏 & 真空腔

ColdTABLE可根据用户设计图纸提供定制化的热辐射罩和真空腔加工以满足实验需求。

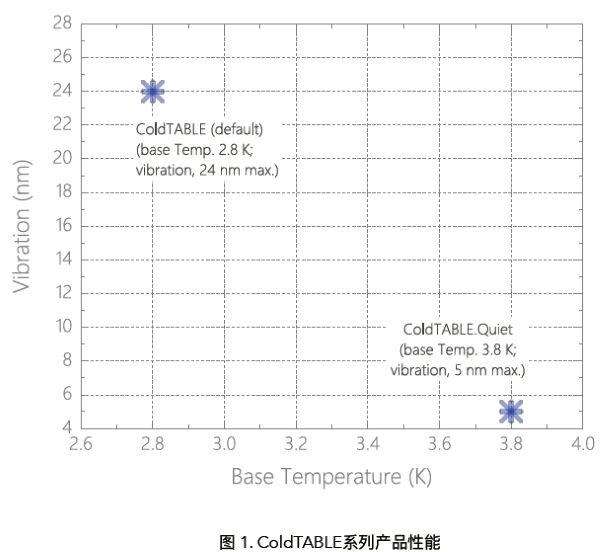

性能指标

将低温、低振动技术与纳米运动、低温物镜及其他技术相结合，为低温光学实验提供全面的解决方案。
