45度调整架产品概述

Zolix 笼式系统直角反射镜架适用于相对于光轴 45° 角安装反射镜，兼容 30 mm 笼式系统，适合搭建紧凑型系统。该镜架入射和出射端面均带有一个 SM1 螺纹孔，兼容 Ø25.4 mm 透镜套筒，斜面用于安装 Ø25.4 mm *小厚度 3 mm 光学元件，紧定螺丝固定。带三个螺纹副，实现 ±3º 俯仰和倾斜角度调节，±2.5 mm 线性位移调节。入射端面和出射端面相互垂直。提供入射端面和出射端面 Ø6 mm 接杆固定安装方式 ：光壁孔安装和螺纹孔安装两个版本可选。

· 适用安装Ø25.4 mm*小厚度3 mm光学元件

· ±3º的俯仰和倾斜调节, 线性位移±2.5 mm

· 兼容30 mm笼式系统，入射/出射端面SM1螺纹孔

· 螺纹副带锁紧功能

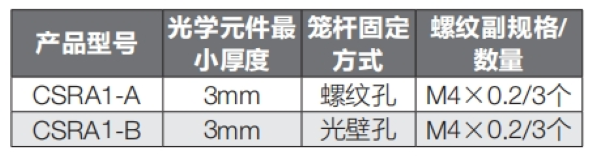

CSRA1-A

CSRA1-B

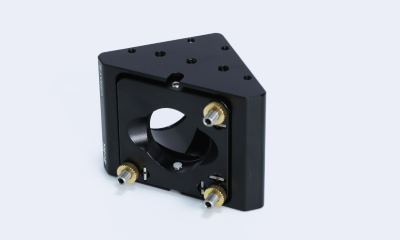

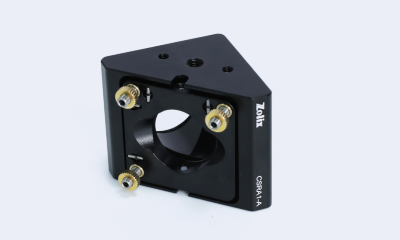

30mm笼式系统45度安装调整架

产品说明
· 主体材质：6061-T6铝合金
· 表面处理方式：黑色阳极氧化
· 兼容30mm笼式系统
· 安装光学元件尺寸：Ø25.4mm

ZOLIX提供的45度安装调整架可兼容30mm笼式系统使用，适用于Ø25.4mm的光学元件。可安装多种规格的光学元件，含圆形、矩形、椭圆形及离轴抛物面反射镜等。

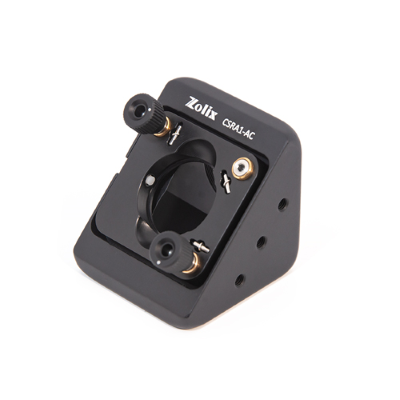

30mm笼式系统直角调整架，固定式，用于圆形光学元件

· 主体材质：6061-T6铝合金
· 兼容30mm笼式系统
· 安装光学元件尺寸：Ø25.4 mm
· 笼杆安装孔有螺纹孔和光壁孔可选
· 俯仰/偏摆角度调节范围：±4°线性位移：±2.5 mm

ZOLIX提供的直角调整架兼容30mm笼式系统，适用于光轴以45°角安装的Ø25.4 mm的光学元件，光学元件通过胶头螺钉固定。调整架入射端面和出射端面各有1个SM1螺纹孔和4个笼杆安装孔。笼杆安装孔孔间距为30mm，用于搭建30mm笼式系统。调整架包含三个螺纹调节丝杆，该调节丝杆提供0.41°/转的调节分辨率，通过调节丝杆可实现俯仰/偏摆角度调节范围：±4°线性位移：±2.5 mm的位置调节，笼杆安装孔有M4螺纹孔和Ø6mm光壁孔可选。

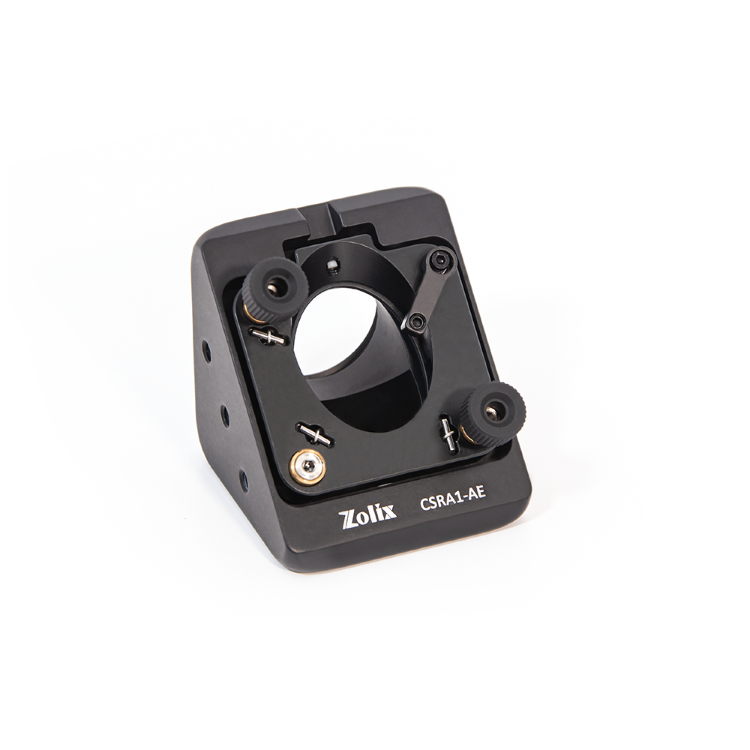

30mm笼式系统直角调整架，固定式，用于椭圆形光学元件

· 材质：6061-T6铝合金
· 兼容30mm笼式系统
· 笼杆安装孔有螺纹孔和光壁孔可选
· 俯仰/偏摆角度调节范围：±4°线性位移：±2.5 mm
· 适用长轴35.9 mm，短轴25.4 mm的椭圆光学元件

ZOLIX提供的直角调整架兼容30mm笼式系统，适用于长轴35.9 mm，短轴25.4 mm的椭圆光学元件，光学元件通过螺钉加压臂固定。调整架入射端面和出射端面各有1个SM1螺纹孔和4个笼杆安装孔。笼杆安装孔孔间距为30mm，用于搭建30mm笼式系统。调整架包含三个螺纹调节丝杆，该调节丝杆提供0.41°/转的调节分辨率，通过调节丝杆可实现俯仰/偏摆角度调节范围：±4°线性位移：±2.5 mm的位置调节，笼杆安装孔有M4螺纹孔和Ø6mm光壁孔可选。

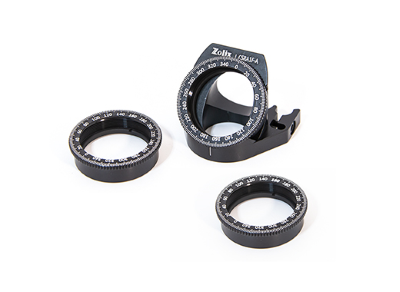

45度安装调整架

· 材质：6061-T6铝合金

· 挠性锁紧机构

· 可快速替换光学元件

· 兼容30mm笼式系统

· 适用光学元件直径：Ø25.4 mm

ZOLIX提供的45度安装调整架兼容30mm笼式系统，适用于45°光轴入射的Ø25.4mm光学元件，采用卡环式无损固定；其挠性锁紧机构支持笼杆快拆安装，模块化镜片安装座（独立选配）通过胶头螺钉实现360°连续旋转调节，旋松时自由定位、锁紧后三点压力均衡固定，配合镜座边缘2°分度游标满足偏振器件角度精确校准等需求。

注意：安装前须预拆卸镜片安装座，待调整架在笼式系统中刚性定位后，再将镜座精确锁入预装位，以规避组件干涉风险。
