    Speed系列高速压电位移台卓立汉光

    产品型号： Speed系列
    品  牌： 卓立汉光
    • ≧1 件
      ￥40000.00
    所 在 地： 北京通州区
    更新日期： 2026-02-26
    详细信息
    | 询价留言
     品牌：卓立汉光  型号：Speed系列  加工定制：是

    “Speed系列”线性位移台——LS50x.Speed
    产品特色

    · 静音运动

    · 高运动速度

    · 闭环运动控制

    · 纳米级分辨率

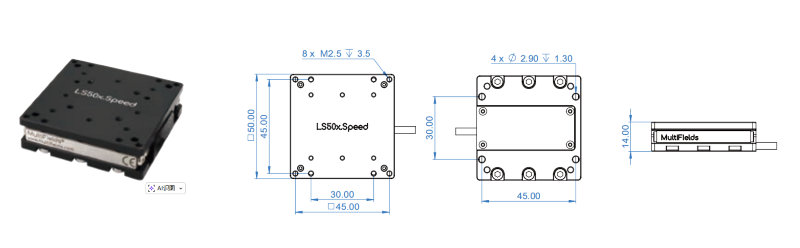

    产品图片&尺寸

    产品参数

    1

    可选版本

    .NM，绝对无磁版本；

    .HV，高真空版本；

    .UHV，超高真空版本；

    2

    外形尺寸

    50 × 50 × 14 mm

    3

    主体材料

    标准版  铝合金，钢：120 g；.HV/.UHV：钛，钢：150 g；.NM 钛，陶瓷：130 g

    4

    运动行程

    24 mm

    5

    速度范围

    默认：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s

    6

    驱动力

    2 N

    7

    保持力

    3 N

    8

    水平方向使用*大负载

    2 kg

    9

    竖直方向使用*大负载

    100 g

    10

    双向重复定位精度

    ± 250 nm

    11

    全行程俯仰/偏摆

    0.3 mrad

    12

    *小步伐(开环)

    50 nm

    13

    位置传感器类型

    光学位置传感器

    14

    位置传感器分辨率

    2 nm

    15

    线缆 & 接头

    默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK)

    16

    控制器规格

    MC-Doppler系列

    “Speed系列”线性位移台——LS65x.Speed

    产品特色

    · 静音运动

    · 高运动速度

    · 闭环运动控制

    · 纳米级分辨率

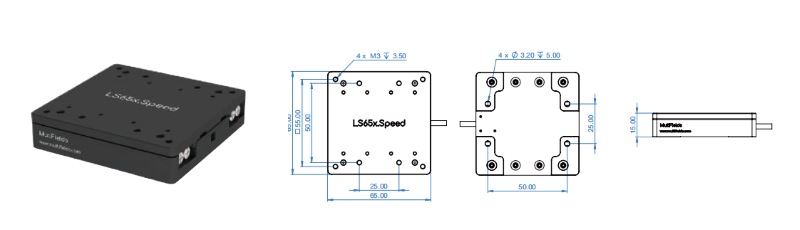

    产品图片&尺寸

    产品参数

    1

    可选版本

    .NM，绝对无磁版本；

    .HV，高真空版本；

    .UHV，超高真空版本；

    2

    外形尺寸

    65 × 65 × 15 mm

    3

    主体材料

    标准版  铝合金，钢：200 g；.HV/.UHV：钛，钢：270 g；.NM 钛，陶瓷：240 g

    4

    运动行程

    30 mm

    5

    速度范围

    默认：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s

    6

    驱动力

    3 N

    7

    保持力

    4 N

    8

    水平方向使用*大负载

    3 kg

    9

    竖直方向使用*大负载

    150 g

    10

    双向重复定位精度

    ± 250 nm

    11

    全行程俯仰/偏摆

    0.3 mrad

    12

    *小步伐(开环)

    50 nm

    13

    位置传感器类型

    光学位置传感器

    14

    位置传感器分辨率

    2 nm

    15

    线缆 & 接头

    默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK)

    16

    控制器规格

    MC-Doppler系列

    “Speed系列”线性位移台——LS105x.Speed

    产品特色

    · 静音运动

    · 高运动速度

    · 闭环运动控制

    · 纳米级分辨率

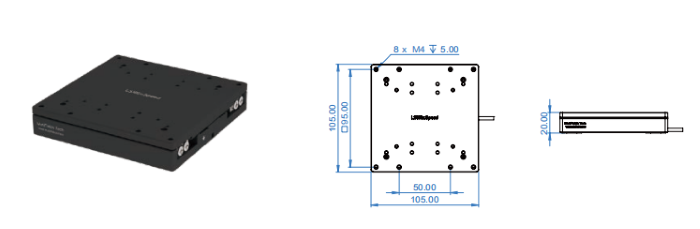

    产品图片&尺寸

    产品参数

    1

    可选版本

    .NM，绝对无磁版本；

    .HV，高真空版本；

    .UHV，超高真空版本；

    2

    外形尺寸

    105 × 105 × 20 mm

    3

    主体材料

    标准版  铝合金，钢：660 g；.HV/.UHV：钛，钢：960 g；.NM 钛，陶瓷：910 g

    4

    运动行程

    60 mm

    5

    速度范围

    默认：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s

    6

    驱动力

    4 N

    7

    保持力

    5 N

    8

    水平方向使用*大负载

    5 kg

    10

    双向重复定位精度

    ± 250 nm

    11

    全行程俯仰/偏摆

    0.2 mrad

    12

    *小步伐(开环)

    50 nm

    13

    位置传感器类型

    光学位置传感器

    14

    位置传感器分辨率

    2 nm

    15



    线缆 & 接头

    默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK)

    16

    控制器规格

    MC-Doppler系列

    “Speed系列”旋转位移台 — RS65.Speed

    产品特色

    · 高扭矩

    · 高转速

    · 闭环控制，内置光栅位置传感器

    · 空间紧凑

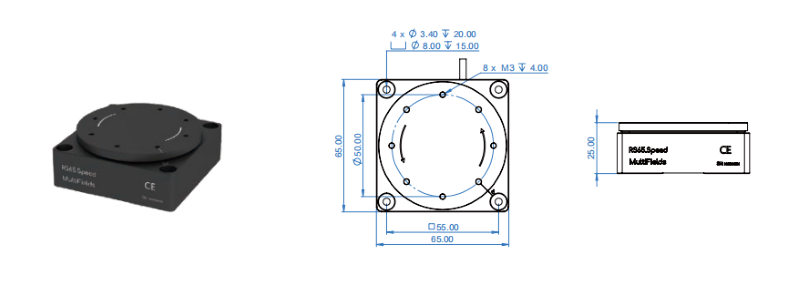

    产品图片&尺寸

    产品参数

    1

    可选版本

    .NM，绝对无磁版本；.HV，高真空版本；.UHV，超高真空版本

    2

    外形尺寸

    65 × 65 × 25 mm

    3

    主体材料

    标准版 /.NM 铝合金：330 g；.HV/.UHV 钛合金：360 g

    4

    运动行程

    360°

    5

    速度范围

    默认：60 °/s ~ 720 °/s；.HV & .UHV 版本：推荐使用 60 °/s

    6

    *大负载

    2 kg

    7

    额定力矩

    0.5 N·m

    8

    *大力矩

    0.8 N·m

    9

    保持力矩

    0.8 N·m

    10

    *小步伐

    15 μrad

    11

    位置传感器类型

    光学位置传感器

    12

    位置传感器分辨率

    1 μrad

    13

    线缆 & 接头

    默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

    14

    控制器规格

    MC–Doppler 系列

    “Speed系列”旋转位移台 — RS105.Speed

    产品特色

    · 高扭矩

    · 高转速

    · 闭环控制，内置光栅位置传感器

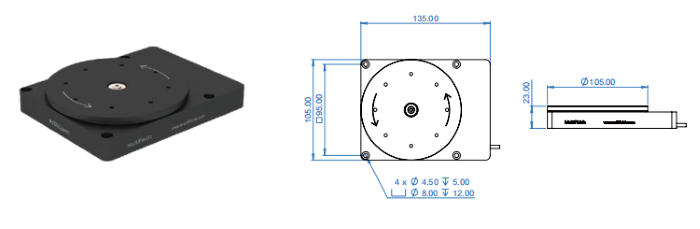

    产品图片&尺寸

    产品参数

    1

    可选版本

    .NM，绝对无磁版本；.HV，高真空版本；.UHV，超高真空版本

    2

    外形尺寸

    105 × 135 × 23 mm

    3

    主体材料

    标准版 /.NM 铝合金：800 g；.HV/.UHV 钛合金：1 kg

    4

    运动行程

    360°

    5

    速度范围

    默认：1.3 °/s ~ 360 °/s；.HV & .UHV 版本：推荐使用 36 °/s

    6

    *大负载

    5 kg

    7

    额定力矩

    0.4 N·m

    8

    *大力矩

    0.6 N·m

    9

    保持力矩

    0.6 N·m

    10

    *小步伐

    0.75 μrad

    11

    位置传感器类型

    光学位置传感器

    12

    位置传感器分辨率

    1 μrad

    13

    线缆 & 接头

    默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)

    14

    控制器规格

    MC–Doppler 系列
