光学面包板选购指南：国产优质型号对比与使用技巧

在精密光学、激光技术、光学检测等领域，任何微小的振动或台面变形都可能导致实验数据偏差、光路偏移，甚至实验失败。而光学面包板作为承载各类光学元件（如透镜、反射镜、滑台、激光器）的核心基础平台，正是通过优异的稳定性、平整度和隔振性能，为精密光学系统提供 “零干扰” 的工作环境，成为科研与工业生产中不可或缺的关键设备。

一、光学面包板基础知识

1. 核心工作原理

光学面包板的设计核心围绕 “抑制振动 + 保证平面度” 两大目标展开：

· 振动抑制：多数光学面包板采用特殊结构（如蜂窝夹心结构）或阻尼材料，通过吸收外界振动（如地面震动、设备运行震动）、减少自身共振，避免振动传递到光学元件上；
· 平面度保障：台面经过精密加工，确保极高的平面度（通常可达 0.01mm-0.1mm/㎡级别），使所有安装在台面上的光学元件处于同一基准平面，避免光路因台面倾斜或凹凸产生偏移；

· 标准化安装：台面均布标准化螺纹孔（常见 25mm×25mm 间距、M6 规格），可快速定位并固定滑台、支架等配件，无需额外打孔，避免破坏台面结构和平面度。

2. 关键性能特点

优质的光学面包板需具备以下核心特性，以适配精密场景需求：

高平面度：是光路精准对准的前提，平面度误差越小，光学系统的稳定性越优；

优异隔振性：通过结构设计（如蜂窝夹心、阻尼层）降低振动传递效率，尤其适用于对振动敏感的激光实验、干涉测量等；

耐用表面处理：表面多采用氧化、喷涂等工艺，兼具耐磨、防刮擦、防光线反射（避免杂光干扰光路）的特点；

材料适配性：根据场景需求选择铝合金（轻量化）或不锈钢（高强度、高导磁 / 弱导磁），平衡重量、强度与功能需求。

3. 典型应用场景

光学面包板的应用覆盖科研、工业、医疗等多个领域，核心场景包括：

高校 / 科研院所：光学实验台（如干涉实验、光谱分析）、激光系统搭建、量子光学研究；

工业检测：精密光学检测设备（如半导体晶圆检测、显示屏光学参数测试）、激光加工设备（如激光打标、切割的光路平台）；

医疗设备：医用光学仪器（如光学断层扫描 OCT、激光治疗设备）的光路承载；

航空航天：光学传感器校准、空间光学元件测试的基准平台。

二、国产光学面包板推荐

随着国内精密制造技术的成熟，国产光学面包板在性能、性价比上已实现对进口产品的追赶，其中卓立汉光作为国内光学仪器领域的知*品牌，其光学面包板系列覆盖不同场景需求，兼具可靠性与实用性。

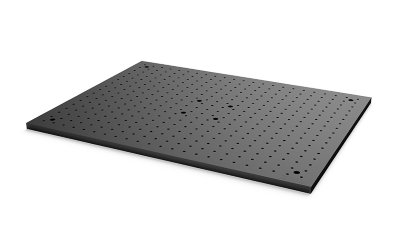

1. OTSB 系列铝合金面包板

核心定位：轻量化场景首选，适合需要频繁移动或对重量敏感的实验平台；

结构与材料：实心铝合金结构，采用优质铝合金精加工，兼顾强度与轻量化（重量远低于同尺寸不锈钢面包板，便于搬运）；

表面处理：表面氧化黑处理，不仅外观简洁，还能有效防止光线反射（减少杂光干扰），同时具备优异的耐磨性；

安装便利性：台面均布25mm×25mm 标准 M6 螺纹孔，可直接适配市面上主流的光学滑台、支架等配件，无需额外加工；

适用场景：教学实验、小型光学系统搭建、移动光学检测设备。

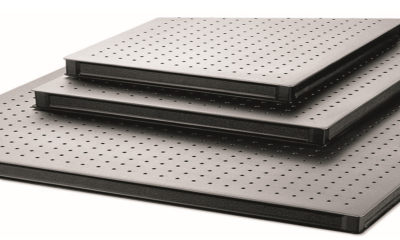

2. NTBB 系列不锈钢面包板

核心定位：高强度基础款，适合对台面强度有要求但无需强隔振的场景；

结构与材料：三层夹心式蜂窝结构（上下层不锈钢 + 中间蜂窝芯），兼顾结构强度与轻量化；上台面可选高导磁不锈钢或弱导磁不锈钢，适配不同磁性元件需求（如带磁座的光学配件）；

厚度规格：提供 50mm、100mm、150mm、200mm 四种厚度，可根据承载重量（如重型光学仪器）选择；

安装与稳定性：同样采用 25mm×25mm 标准 M6 螺纹孔，平面度精密加工，确保元件安装基准统一；

适用场景：工业光学检测台、中型激光系统、固定安装的科研实验平台。

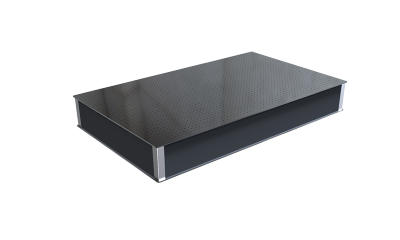

3. NTBP 系列不锈钢面包板

核心定位：“强度 + 隔振” 双需求场景，平衡硬重比（刚度 / 重量比）与基础隔振性能；

结构优势：延续三层夹心式蜂窝结构，通过优化蜂窝芯密度与材质，实现 “高硬重比”—— 在轻量化的同时保证台面刚度，避免因承载元件重量导致台面变形；

隔振性能：蜂窝结构本身具备一定的振动吸收能力，可减少外界低频振动对光路的影响；

厚度与台面选择：厚度覆盖 50mm、100mm、150mm、200mm、300mm（比 NTBB 多 300mm 厚款），上台面同样可选高导磁 / 弱导磁不锈钢；

适用场景：对刚度和隔振有基础要求的科研实验（如光谱测量、激光干涉）、重型光学设备承载。

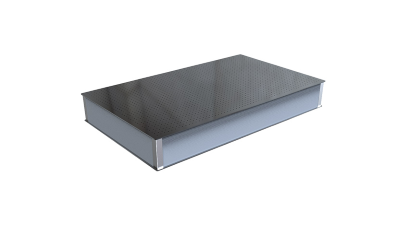

3. NTBR 系列隔振面包板

核心定位：侧重隔振性能，适合对振动敏感的精密实验；

结构与性能：采用三层夹心式蜂窝结构，在 NTBP 系列基础上进一步优化隔振设计（如蜂窝芯材质调整、阻尼层优化），隔振效果更优；

关键参数：厚度与 NTBP 一致（50-300mm），上台面可选高导磁 / 弱导磁不锈钢，平面度可达 0.01mm 级别（精密加工保障）；

适用场景：激光精密测量、量子光学实验、高分辨率显微镜系统（对振动极为敏感的场景）。

4. NTBK 系列蜂窝不锈钢面包板

核心定位：兼顾隔振与清洁便利性，适合对台面清洁度有要求的场景（如半导体检测、生物光学）；

独特结构：采用六角蜂窝内芯粘接结构，相比传统蜂窝结构，刚度更均匀；同时，每个螺纹孔下方设有隔离杯密封—— 可防止灰尘、液体（如清洁液）进入台面内部，避免内部结构腐蚀或污染，大幅降低清洁难度；

台面材质：上台面固定为SUS430（1Cr17）高导磁不锈钢，兼具导磁性、耐磨性与耐腐蚀性；

适用场景：半导体晶圆光学检测、生物医学光学实验（需频繁清洁台面以避免污染样本）、精密光学元件组装。

卓立汉光作为国产光学设备品牌，其面包板系列通过 “材料细分 + 结构优化 + 场景适配”，覆盖了从基础教学到精密科研、从工业检测到生物医疗的全场景需求：

材料适配：铝合金（轻量）与不锈钢（高强度、导磁）两大材质，满足不同重量与功能需求；

结构多样：实心、三层蜂窝、六角蜂窝等结构，平衡轻量化、刚度与隔振性能；

细节优化：氧化黑防反射、隔离杯密封清洁、多厚度规格，兼顾实用性与便捷性；

对于追求 “高性价比 + 国产化” 的用户而言，卓立汉光光学面包板是精密光学实验与设备搭建的优质选择。
